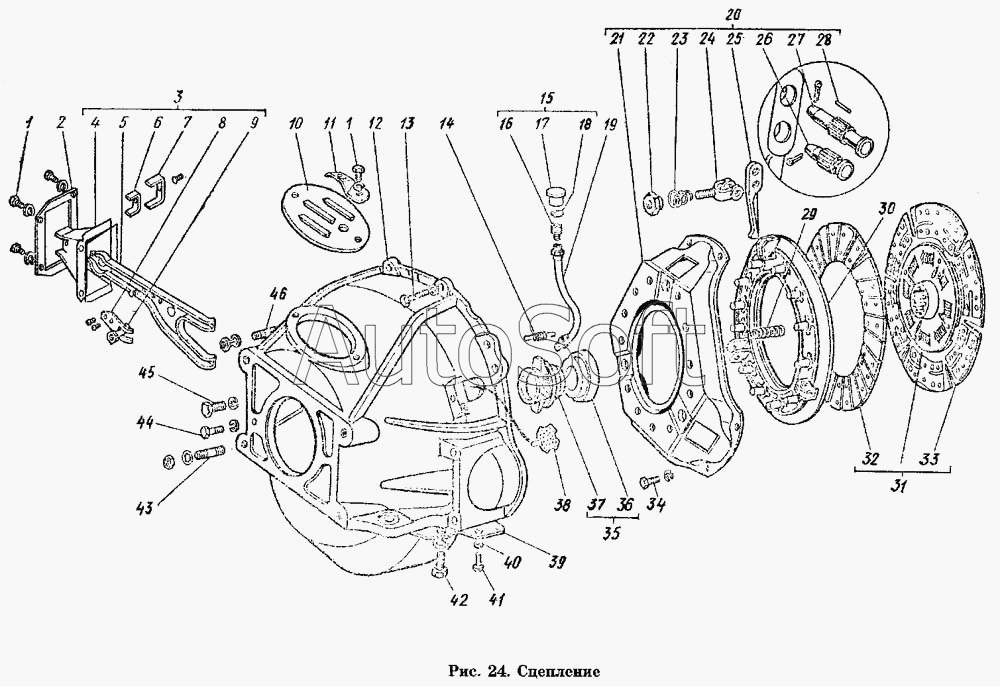

Каталог запасных частей к технике: ГАЗ-53 А (1989). Сцепление
21
29
28
27
26
25
24
23
22
30
20
19
18
17
16
15
14
13
38
46
45
44
43
42
41
40
39
12
37
36
35
34
33
32
31
3
11
10
9
8
7
6
5
4
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250551-П8 | 2***8 | Гайка М14х1,5 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба пружинная диам. 10 | |
| 252176-П8 | 2***8 | Шайба 10 пружинная | |
| 252178-П8 | 2***8 | Шайба 14 пружинная | |
| 253863-П | 2***П | Заклепка 4х5 | |
| 255064-П8 | 2***8 | Заклепка диам. 4х9 крепления пластины и скобок к вилке | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 292779-П8 | 2***8 | Гайка М10х1-4Н5Н | |
| 293312-П8 | 2***8 | Шайба 10 | |
| 293340-П8 | 2***8 | Шайба 10,5 | |
| 293907-П | 2***П | Заклепка 4х6 | |
| 293913-П | 2***П | Заклепка 4х7 | |
| 53-1601094 | 5***4 | Рычаг оттяжной нажимного диска сцепления в сборе | |
| 63-1601136 | 6***6 | Шайба регулировочная демпфера диска сцепления | |
| 63-1601142-А | 6***А | Ступица диска сцепления | |
| 63-1601145 | 6***5 | Шайба фрикционная демпфера диска сцепления | |
| 63-1601153-01 | 6***1 | Пластина демпфера диска сцепления | |
| 66-1601150 | 6***0 | Пружина демпфера диска сцепления | |
| ВК-53-1601198 | В***8 | Рычаг оттяжной нажимного диска сцепления (комплект) | |
| 1 | 2***8 | Болт М6-6gх10 | |
| 1 | 2***8 | Болт М6-6gх10 | |
| 2 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 3 | 5***1 | Вилка подшипника выключения сцепления с чехлом в сборе | |
| 4 | 5***9 | Чехол вилки подшипника выключения сцепления | |
| 5 | 5***2 | Вилка подшипника выключения сцепления с сухарем в сборе | |
| 6 | 5***5 | Скоба прижимная чехла вилки выключения сцепления внутренняя | |
| 7 | 5***6 | Скоба прижимная чехла вилки выключения сцепления наружная | |
| 8 | 1***6 | Пластина удерживающая вилки подшипника выключения сцепления | |
| 9 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 10 | 5***2 | Крышка люка картера сцепления | |
| 11 | 5***А | Кронштейн масленки муфты выключения сцепления в сборе | |
| 12 | 6***1 | Картер сцепления, верхняя часть | |
| 13 | 2***8 | Болт М10-6gх45 | |
| 14 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 15 | 5***0 | Масленка в сборе | |
| 16 | 5***2 | Корпус масленки подшипника выключения сцепления в сборе | |
| 17 | М***9 | Крышка масленки | |
| 18 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 19 | 5***0 | Шланг смазки подшипника выключения сцепления в сборе | |
| 20 | 5***0 | Нажимной диск сцепления с кожухом в сборе | |
| 21 | 5***2 | Кожух сцепления | |
| 22 | 5***8 | Гайка регулировочная | |
| 23 | 5***А | Пружина вилки оттяжного рычага | |
| 24 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 25 | 5***А | Рычаг оттяжной нажимного диска сцепления | |
| 26 | 5***2 | Палец вилки | |
| 27 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 28 | 5***9 | Ролик игольчатый подшипника оттяжного рычага нажимного диска сцепления 1,6х11,8 | |
| 29 | 5***5 | Пружина | |
| 30 | 5***3 | Диск сцепления нажимной | |
| 31 | 5***2 | Диск сцепления ведомый в сборе | |
| 32 | 5***0 | Накладка фрикционная ведомого диска сцепления | |
| 33 | 5***1 | Пластина пружинная фрикционной накладки ведомого диска сцепления | |
| 34 | 2***8 | Болт М8-4h6hх30 | |
| 35 | 5***0 | Муфта выключения сцепления в сборе | |
| 36 | 5***1 | Подшипник в сборе (М-7580) | |
| 37 | 5***5 | Муфта выключения сцепления | |
| 38 | 5***0 | Сетка окна картера | |
| 39 | 6***8 | Картер сцепления, нижняя часть | |
| 40 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 41 | 2***8 | Винт М6-6gх8 | |
| 42 | 2***8 | Болт М8-6gх16 | |
| 43 | 2***2 | Шпилька М14х1,5-4hх32 | |
| 44 | 2***8 | Болт М10х1-6gх32 | |
| 45 | 2***8 | Болт М10-6gх125 | |
| 46 | 2***2 | Шпилька М10х1х22 крепления картера сцепления к блоку |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
