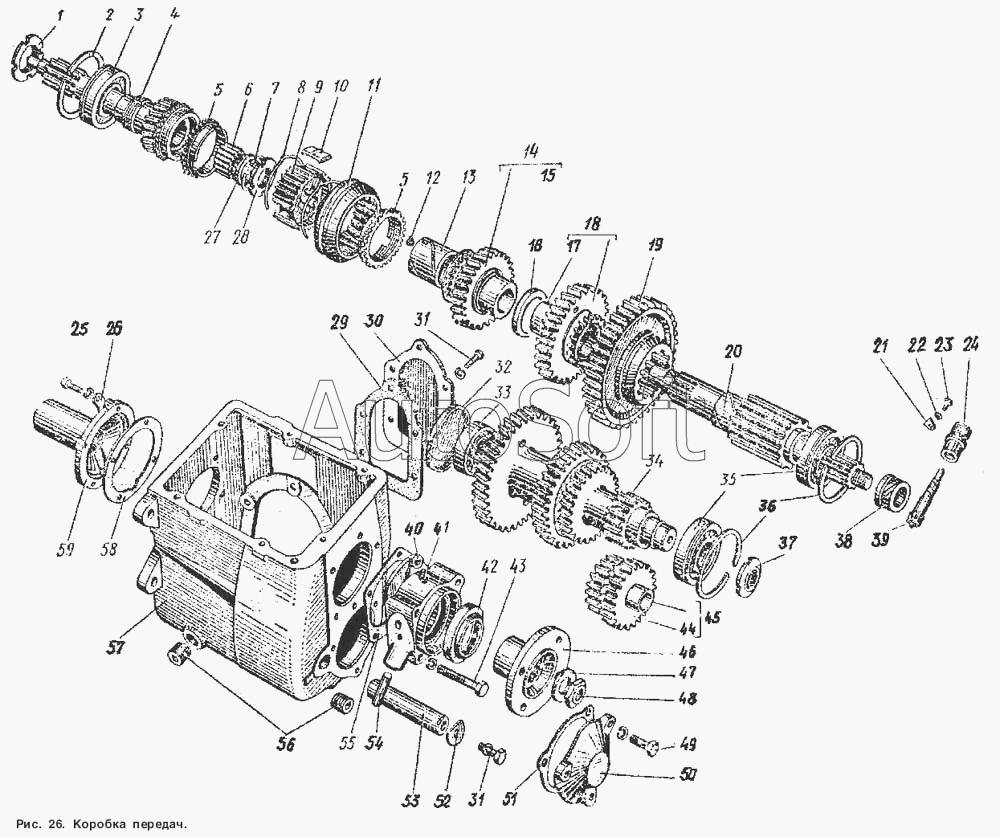

Каталог запасных частей к технике: ГАЗ-53 А (1989). Коробка передач
33
40
39
38
37
36
36
35
35
34
41
32
31
31
31
30
29
28
27
26
25
50
59
58
57
56
55
54
53
52
51
24
49
48
47
46
45
44
43
42
4
3
2
1
5
5
14
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201497-П8 | 2***8 | Болт М10х25 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 52-1701022-А | 5***А | Комплект первичного вала с блокирующим кольцом синхронизатора | |
| 52-1701025-А | 5***А | Вал первичный в сборе | |
| 52-1701116-21 | 5***1 | Муфта скользящая переключения третьей и четвертой передачи со ступицей (комплект) | |
| 52-1701128 | 5***8 | Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора | |
| 52-1701200 | 5***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 53А-1700010-02 | 5***2 | Коробка передач в сборе | |
| 53А-1700010-05 | 5***5 | Коробка передач в сборе | |
| 53А-1700013 | 5***3 | Муфта со ступицей и сухарями | |
| 53А-1701100-01 | 5***1 | Вал вторичный в сборе | |
| ВК-52-1700101 | В***1 | Шестерни коробки передач | |
| ВК-52-1700102 | В***2 | Комплект первичного вала коробки передач | |
| хода | х***а | хода | |
| 1 | 5***4 | Гайка подшипника первичного вала | |
| 2 | 5***3 | Кольцо упорное | |
| 3 | 5***2 | Подшипник первичного вала 50209К1 | |
| 4 | 5***1 | Вал первичный | |
| 5 | 5***2 | Кольцо блокирующее третьей и четвертой передач синхронизатора | |
| 6 | 5***Б | Ролик переднего подшипника вторичного вала 7х17 | |
| 7 | 5***9 | Кольцо стопорное | |
| 8 | 5***0 | Пружина синхронизатора коробки передач | |
| 9 | 5***9 | Ступица скользящей муфты синхронизатора третьей и четвертой передач коробки передач | |
| 10 | 5***1 | Сухарь синхронизатора | |
| 11 | 5***0 | Муфта скользящая переключения третьей и четвертой передач | |
| 12 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 13 | 5***5 | Втулка распорная шестерни третьей передачи | |
| 14 | 5***1 | Шестерни третьей передачи вторичного вала в сборе | |
| 15 | 5***7 | Втулка шестерни третьей передачи | |
| 16 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 17 | 5***9 | Втулка шестерни второй передачи | |
| 18 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 19 | 5***1 | Шестерня скользящая первой передачи и заднего хода | |
| 20 | 5***2 | Вал вторичный | |
| 21 | 5***1 | Стопор | |
| 22 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 2***8 | Болт М6-6gх12 | |
| 24 | 5***0 | Штуцер гибкого вала | |
| 25 | 2***8 | Болт М8-6gх22 | |
| 26 | 5***А | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 27 | 5***8 | Шайба упорная | |
| 28 | 5***1 | Гайка стопорная вторичного вала | |
| 29 | 5***1 | Прокладка крышки люка отбора мощности коробки передач | |
| 30 | 5***0 | Крышка люка отбора мощности коробки передач | |
| 31 | 2***8 | Болт М10-6gх20 | |
| 31 | 2***8 | Болт М10-6gх20 | |
| 32 | 5***А | Заглушка переднего подшипника блока шестерен промежуточного вала | |
| 33 | 6***М | Подшипник передний блока шестерен промежуточного вала в сборе | |
| 34 | 5***0 | Блок шестерен промежуточного вала коробки передач в сборе | |
| 35 | 5***2 | Подшипник 50307К2 | |
| 35 | 5***2 | Подшипник 50307К2 | |
| 36 | 2***4 | Кольцо стопорное подшипника | |
| 36 | 2***4 | Кольцо стопорное подшипника | |
| 37 | 5***9 | Гайка стопорная | |
| 38 | 5***3 | Шестерня привода спидометра ведущая | |
| 39 | 5***4 | Шестерня привода к спидометру ведомая | |
| 40 | 5***5 | Крышка заднего подшипника вторичного вала коробки передач | |
| 41 | 2***П | Сапун в сборе К1/8" | |
| 42 | 5***А | Манжета в сборе | |
| 43 | 2***8 | Болт М10-6gх65 | |
| 44 | 5***0 | Втулка блока шестерен заднего хода | |
| 45 | 5***1 | Блок шестерен заднего хода в сборе | |
| 46 | 5***Д | Фланец вторичного вала коробки передач | |
| 47 | 5***2 | Шайба фланца | |
| 48 | 5***7 | Гайка М22х1,5 | |
| 49 | 2***8 | Болт М10х25 | |
| 50 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала коробки передач | |
| 51 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала коробки передач | |
| 52 | 5***2 | Пластина оси блока шестерен заднего хода коробки передач упорная | |
| 53 | 5***0 | Ось блока шестерен заднего хода коробки передач | |
| 54 | 5***5 | Палец рычага привода центрального тормоза | |
| 55 | 5***3 | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 56 | А***7 | Пробка КГ1/2" | |
| 57 | 5***А | Картер коробки передач | |
| 58 | 5***1 | Прокладка крышки подшипника первичного вала | |
| 59 | 5***0 | Крышка подшипника первичного вала коробки передач |
