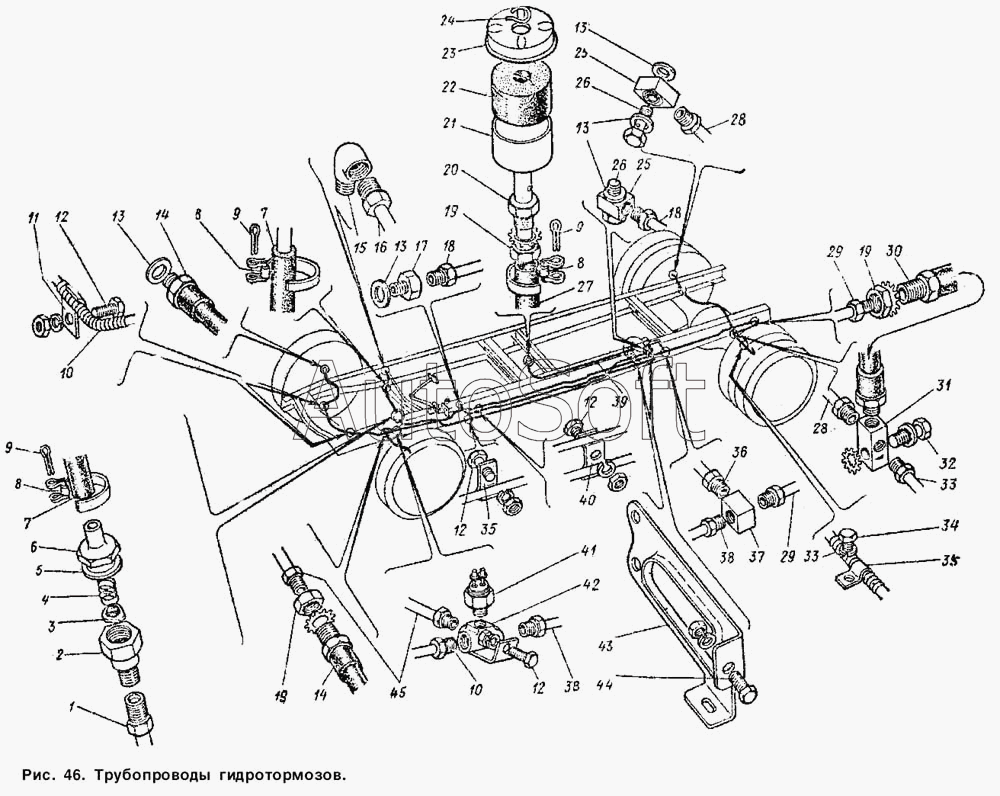

Каталог запасных частей к технике: ГАЗ-53 А (1989). Трубопроводы гидротормозов
24
30
29
29
28
28
27
26
26
25
25
25
31
23
22
21
20
19
19
19
19
18
18
37
45
44
43
42
41
40
39
38
38
17
36
35
35
35
34
33
33
32
7
7
6
5
4
3
2
1
8
8
8
12
16
15
14
14
13
13
13
13
12
12
12
12
11
11
10
10
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250688-П | 2***П | Гайка М10х1-6Н | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252204-П29 | 2***9 | Шайба 10 стопорная | |
| 252239-П29 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 53-3553010-01 | 5***1 | Фильтр воздушный гидровакуумного усилителя тормоза в сборе | |
| 53А-3552010 | 5***0 | Клапан запорный в сборе | |
| 1 | 5***6 | Трубка от запорного клапана к клапану управления в сборе | |
| 2 | 5***2 | Корпус запорного клапана | |
| 3 | 2***1 | Клапан в сборе | |
| 4 | 2***6 | Пружина | |
| 5 | 1***9 | Прокладка | |
| 6 | 2***8 | Штуцер обратного клапана | |
| 7 | 2***2 | Шланг | |
| 8 | 2***9 | Лента 10х180 | |
| 9 | 2***9 | Шплинт 5,6х22 | |
| 10 | 5***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 11 | 5***4 | Скоба | |
| 11 | 5***4 | Скоба | |
| 12 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 12 | 2***8 | Болт М8-6gх18 | |
| 12 | 2***8 | Болт М8-6gх18 | |
| 12 | 2***8 | Болт М8-6gх18 | |
| 12 | 2***8 | Болт М8-6gх18 | |
| 13 | 5***3 | Прокладка | |
| 13 | 5***3 | Прокладка | |
| 13 | 5***3 | Прокладка | |
| 13 | 5***3 | Прокладка | |
| 14 | 5***5 | Шланг гибкий передних тормозов в сборе | |
| 15 | 6***2 | Штуцер забора вакуума | |
| 16 | 5***0 | Трубка от штуцера забора вакуума к запорному клапану в сборе | |
| 17 | 2***5 | Штуцер гидровакуумного усилителя тормозов | |
| 18 | 5***6 | Трубка от главного цилиндра к гидровакуумному усилителю в сборе | |
| 19 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 19 | 2***8 | Гайка М16х1,5 | |
| 19 | 2***8 | Гайка М16х1,5 | |
| 20 | 5***2 | Корпус воздушного фильтра гидровакуумного усилителя тормоза | |
| 21 | 5***0 | Обойма воздушного фильтра гидровакуумного усилителя тормоза внутренняя | |
| 22 | 5***А | Фильтрующий элемент | |
| 23 | 5***1 | Обойма воздушного фильтра гидровакуумного усилителя тормоза наружная | |
| 24 | 5***4 | Кольцо стопорное воздушного фильтра | |
| 25 | 5***А | Муфта соединительная | |
| 25 | 5***А | Муфта соединительная | |
| 26 | 5***2 | Болт М12х1,25х28 | |
| 26 | 5***2 | Болт М12х1,25х28 | |
| 27 | 5***8 | Шланг воздушный трубки топливного бака | |
| 28 | 5***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 29 | 5***А | Трубка от центрального тройника к задним тормозам в сборе | |
| 30 | 5***5 | Шланг гибкий | |
| 31 | 5***3 | Тройник | |
| 32 | 2***8 | Болт М10х1х25 | |
| 33 | 5***5 | Трубка от тройника к левому заднему тормозу в сборе | |
| 34 | 2***8 | Болт М8х1,25х12 | |
| 35 | 2***9 | Скоба | |
| 35 | 2***9 | Скоба | |
| 35 | 2***9 | Скоба | |
| 36 | 5***0 | Трубка от гидровакуумного усилителя к центральному тройнику в сборе | |
| 37 | 5***8 | Тройник | |
| 38 | 5***5 | Трубка от центрального тройника к передним тормозам в сборе | |
| 39 | 5***Г | Трубка от воздушного фильтра к гидровакуумному усилителю тормозов в сборе | |
| 40 | 5***0 | Скоба | |
| 41 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 42 | 5***8 | Тройник трубопроводов с кронштейном в сборе | |
| 43 | 5***1 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 44 | 2***8 | Болт М10-6gх22 | |
| 45 | 5***0 | Трубка от тройника к левому переднему тормозу в сборе |
