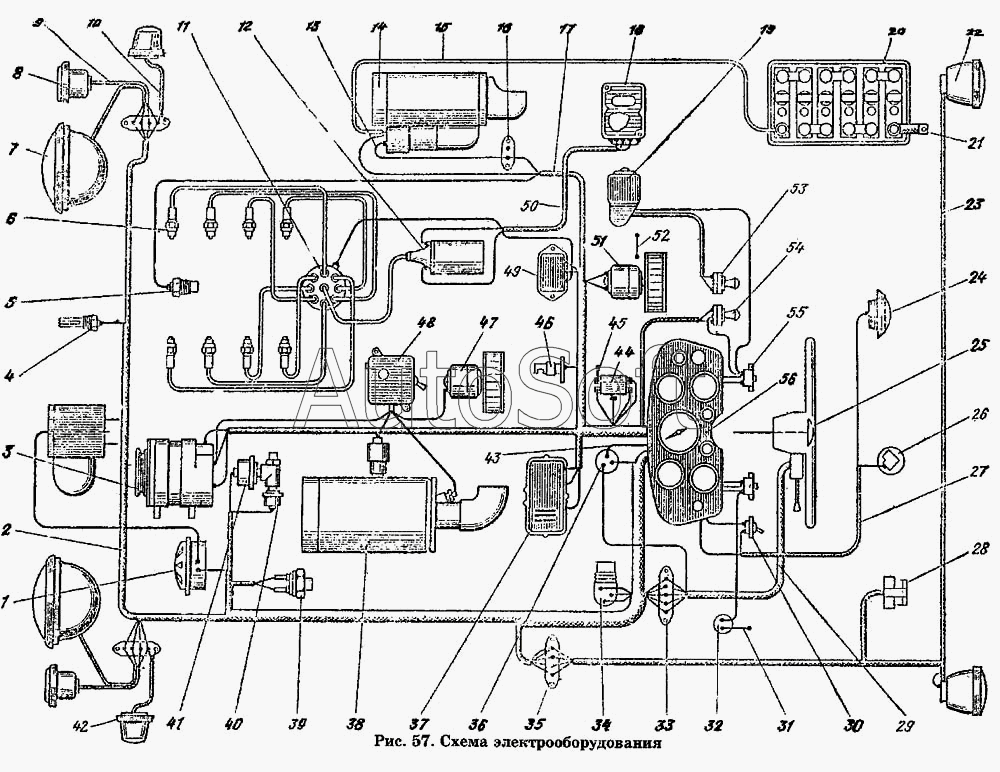

Каталог запасных частей к технике: ГАЗ-53 А (1989). Схема электрооборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3715022 | 2***2 | Пластина штепсельной розетки (для 8403268) | |
| 201416-П29 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 201418-П8 | 2***8 | Болт М6-6gх16 | |
| 201422-П29 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 201457-П8 | 2***8 | Болт М8-6gх22 | |
| 221512-П8 | 2***8 | Винт М3х0,5х28 | |
| 223048-П8 | 2***8 | Винт М5х35 крепления штепсельной розетки к кронштейну | |
| 240816-П8 | 2***8 | Винт М4х6 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 250503-П8 | 2***8 | Гайка М8х1-4Н5Н | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 250612-П8 | 2***8 | Гайка М10 | |
| 250613-П8 | 2***8 | Гайка М10х1 | |
| 251086-П8 | 2***8 | Гайка М5-6Н | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П29 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П29 | 2***9 | Шайба пружинная 8 | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 290775-П8 | 2***8 | Болт М10х40 | |
| 291579-П29 | 2***9 | Болт М12-6hх140 | |
| 291732-П2 | 2***2 | Шпилька М8х1-4hх14 | |
| 291785-П2 | 2***2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 | |
| 293279-П8 | 2***8 | Шайба пружинная диам. 8 | |
| 293300-П8 | 2***8 | Шайба 10 | |
| 293312-П8 | 2***8 | Шайба 10 | |
| 293370-П29 | 2***9 | Шайба 12 | |
| 297514-П29 | 2***9 | Скоба крепления стартерного провода | |
| 47-1012120 | 4***0 | Втулка | |
| 51-3710050-Д | 5***Д | Козырек защитный клемм ножного переключателя света | |
| 51-3710055 | 5***5 | Муфта защитная | |
| 51-3710056 | 5***6 | Колпачок | |
| 51-3715021 | 5***1 | Прокладка штепсельной розетки переносной лампы | |
| 52-3721055 | 5***5 | Кронштейн крепления сигнала к лонжерону рамы | |
| 53-3701030-Б | 5***Б | Кронштейн генератора | |
| 53-3701035-Б | 5***Б | Планка установочная генератора | |
| 53-3724135-10 | 5***0 | Пучок проводов подогревателя | |
| 53-3726176 | 5***6 | Прокладка бокового повторителя указателей поворота | |
| 53-3726180 | 5***0 | Соединитель прокладки | |
| 53А-3703011-04 | 5***4 | Батарея аккумуляторная 6СТ-75ТМ | |
| 63-3730031 | 6***1 | Кронштейн крепления штепсельной розетки прицепа | |
| 66-3724158 | 6***8 | Провод от предохранителя к переключателю и контрольной спирали в сборе | |
| 66-3724245 | 6***5 | Втулка крепления стартерного провода к лонжерону рамы | |
| 66-3724357 | 6***7 | Провод от включателя свечи подогревателя к контрольной спирали в сборе | |
| 6СТ-75ТР | 6***Р | Батарея аккумуляторная (53А-3703011-05) | |
| 6СТ-75ЭР | 6***Р | Батарея аккумуляторная (53А-3703011-03) | |
| 70-10003 | 7***3 | Скоба прижимная | |
| А12-5 | А***5 | Лампа (53-70-3714033) | |
| А12-8 | А***8 | Лампа | |
| 1 | 6***0 | Сигнал в сборе С311 | |
| 2 | 5***2 | Пучок проводов № 2 в сборе | |
| 3 | 5***Б | Генератор Г250-Г1 | |
| 4 | 1***А | Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т | |
| 5 | 5***0 | Датчик указателя температуры воды в двигателе в сборе ТМ100 | |
| 6 | А***1 | Свеча зажигания в сборе | |
| 7 | 5***0 | Фара ФГ122-Б | |
| 8 | 5***А | Подфарник и указатель поворотов в сборе ПФ101-Б | |
| 9 | 5***А | Провод от соединительной панели к подфарникам в сборе | |
| 10 | 5***1 | Провод от соединительной панели к повторителю | |
| 11 | Р***0 | Распределитель зажигания в сборе Р133 | |
| 12 | 5***0 | Катушка зажигания в сборе Б114-Б | |
| 13 | 5***Б | Провод от соединительной панели к реле стартера | |
| 14 | С***0 | Стартер в сборе СТ230А | |
| 15 | 5***А | Провод от аккумуляторной батареи к стартеру в сборе | |
| 16 | 2***1 | Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная) | |
| 17 | 5***1 | Пучок проводов № 1 в сборе | |
| 18 | Г***0 | Коммутатор транзисторный в сборе ТК102 | |
| 19 | М***0 | Электродвигатель | |
| 20 | 6***М | Батарея аккумуляторная (53А-3703011-02) | |
| 21 | 5***2 | Провод соединения аккумуляторной батареи с полом кабины | |
| 22 | 5***0 | Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света) | |
| 23 | 5***0 | Пучок проводов по раме в сборе | |
| 24 | 5***0 | Плафон в сборе ПК2-Б | |
| 25 | 5***8 | Провод кнопки звукового сигнала в сборе | |
| 26 | 5***0 | Датчик указателя уровня топлива в сборе БМ120-А | |
| 27 | 5***1 | Провод к плафону и к датчику уровня топлива в сборе | |
| 28 | 6***0 | Розетка прицепа штепсельная в сборе ПС300А-100 | |
| 29 | Г***0 | Переключатель указателей поворотов в сборе П105А | |
| 30 | П***2 | Выключатель плафона (51-3806030-Б1) | |
| 31 | 6***4 | Провод соединения штепсельной розетки переносной лампы с кабиной в сборе | |
| 32 | 4***К | Штепсельная розетка переносной лампы в сборе (51-3715020-А) | |
| 33 | 6***5 | Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная) | |
| 34 | П***9 | Переключатель света ножной в сборе (51-3710010-А) | |
| 35 | П***2 | Панель соединительная четырехклеммовая | |
| 36 | 1***5 | Прерыватель указателей поворотов в сборе РС57 | |
| 37 | 5***0 | Реле-регулятор в сборе РР362-Э | |
| 38 | 5***4 | Подогреватель в сборе | |
| 39 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 40 | 5***1 | Датчик аварийного давления масла в двигателе в сборе ММ111А | |
| 41 | 5***0 | Датчик давления масла в двигателе ММ358 | |
| 42 | Г***0 | Повторитель указателей поворота УП101 | |
| 43 | 1***5 | Патрон контрольной лампы включения указателей поворота ПП107 | |
| 44 | Р***Б | Реле включения стартера в сборе | |
| 45 | 5***3 | Провод в сборе | |
| 46 | 2***1 | Фонарь освещения под капотом в сборе ПД308-А | |
| 47 | 5***0 | Электровентилятор пускового подогревателя в сборе | |
| 48 | 5***0 | Пульт управления пусковым подогревателем | |
| 49 | С***7 | Сопротивление добавочное в сборе | |
| 50 | 5***2 | Пучок проводов для транзисторного зажигания | |
| 51 | 1***0 | Электродвигатель обдува ветрового стекла в сборе МЭ211 | |
| 52 | 5***6 | Провод соединения корпуса электродвигателя отопителя с кабиной в сборе | |
| 53 | С***0 | Переключатель стеклоочистителя в сборе | |
| 54 | 5***0 | Переключатель мотора вентилятора отопления в сборе П119-Б | |
| 55 | 5***5 | Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315 | |
| 56 | 5***1 | Щиток приборов в сборе КП120 |
