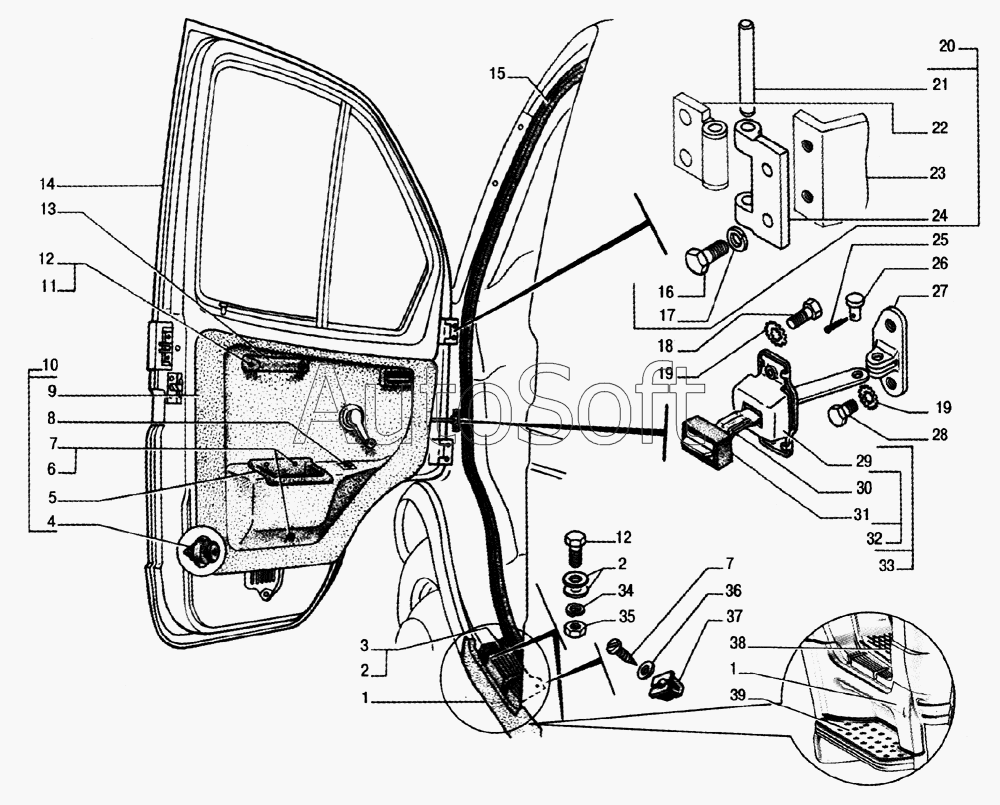

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Дверь, навеска дверей, поручень, ящик аптечки, кант проема передних дверей, подножка
31
20
21
22
23
24
25
26
27
28
29
30
19
19
32
33
34
35
36
37
38
38
39
39
10
1
2
2
3
4
5
6
7
7
8
9
9
1
1
10
11
12
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Накладка декоративная правая | |
| 1 | 3***3 | Накладка декоративная левая | |
| 2 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 3 | 2***9 | Болт М8-6gх20 | |
| 4 | 3***3 | Пистон | |
| 5 | 3***6 | Ящик аптечки | |
| 6 | 3***0 | Гайка специальная | |
| 7 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 8 | 3***2 | Накладка | |
| 9 | 3***2 | Обивка двери правая | |
| 9 | 3***3 | Обивка двери левая | |
| 10 | 3***0 | Обивка двери правая в сборе | |
| 10 | 3***1 | Обивка двери левая в сборе | |
| 11 | 4***2 | Шайба 6 | |
| 12 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 13 | 3***0 | Поручень в сборе | |
| 14 | 3***4 | Дверь правая (сварка) | |
| 14 | 3***5 | Дверь левая (сварка) | |
| 15 | 3***6 | Кант проема двери в сборе | |
| 16 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 18 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Шайба 6,5 | |
| 20 | 3***1 | Петля двери | |
| 21 | 3***1 | Ось петли двери | |
| 22 | 3***4 | Звено петли подвижное с втулками | |
| 23 | 3***4 | Звено петли неподвижное | |
| 24 | 3***8 | Звено петли двери промежуточное | |
| 25 | 2***9 | Шплинт 2х10 ОСТ 37.001.171-93 | |
| 26 | 2***9 | Палец 6х14 ОСТ 37.001.163-97 | |
| 27 | 2***8 | Кронштейн ограничителя | |
| 28 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 29 | 3***1 | Стопор ограничителя двери | |
| 30 | 3***0 | Рычаг ограничителя двери | |
| 31 | 2***6 | Буфер ограничителя двери | |
| 32 | 3***0 | Ограничитель двери с буфером | |
| 33 | 3***2 | Ограничитель двери в сборе | |
| 34 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 35 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 36 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 37 | 3***4 | Гайка | |
| 38 | 3***6 | Настил подножки правый | |
| 38 | 3***7 | Настил подножки левый | |
| 39 | 3***2 | Подножка правая | |
| 39 | 3***3 | Подножка левая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
