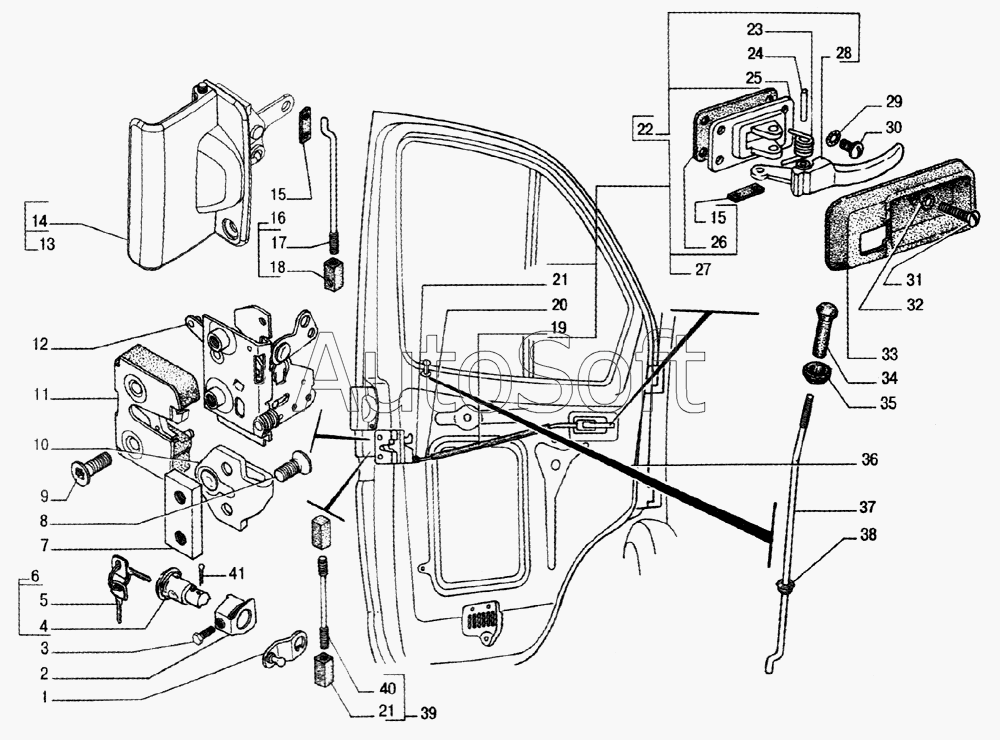

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Замок и ручки дверей
32
22
23
24
25
26
27
27
28
28
29
30
31
22
33
33
34
35
36
36
37
38
39
40
41
12
1
2
3
4
5
6
7
8
9
10
11
11
1
12
13
13
14
15
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Поводок кулачка с шаровым пальцем правый | |
| 1 | 3***3 | Поводок кулачка с шаровым пальцем левый | |
| 2 | 3***0 | Держатель выключателя замка в сборе | |
| 3 | 2***9 | Болт М5-6gх20 | |
| 4 | 3***0 | Выключатель замка двери | |
| 5 | 3***4 | Ключи замка багажника с кольцом | |
| 6 | 3***0 | Выключатель замка с ключами | |
| 7 | 3***1 | Пластана крепления фиксатора двери | |
| 8 | 4***5 | Винт М8х20 | |
| 9 | 4***6 | Винт М8х25 | |
| 10 | 1***0 | Фиксатор замка | |
| 11 | 1***0 | Механизм замка двери запорный правый | |
| 11 | 1***0 | Механизм замка двери запорный левый | |
| 12 | 1***0 | Механизм замка дверей рычажный правый | |
| 12 | 1***0 | Механизм замка дверей рычажный левый | |
| 13 | 3***0 | Ручка правая | |
| 13 | 3***0 | Ручка левая | |
| 14 | 3***0 | Ручка наружная | |
| 15 | 2***0 | Зажим тяги | |
| 16 | 3***0 | Тяга наружной ручки с наконечником | |
| 17 | 3***0 | Тяга наружной ручки | |
| 18 | 3***8 | Наконечник тяги | |
| 19 | 2***1 | Чехол тяги | |
| 20 | 3***1 | Тяга привода замка | |
| 21 | 2***8 | Наконечник тяги выключения замка двери | |
| 22 | 4***2 | Привод замка двери внутренний правый | |
| 22 | 4***3 | Привод замка двери внутренний левый | |
| 23 | 3***1 | Пружина привода | |
| 24 | 4***0 | Штифт 4x20 | |
| 25 | 3***6 | Основание привода замка двери | |
| 26 | 3***4 | Прокладка привода замка | |
| 27 | 3***1 | Привод замка внутренний с тягой правый | |
| 27 | 3***1 | Привод замка внутренний с тягой левый | |
| 28 | 4***2 | Ручка внутреннего привода правая | |
| 28 | 4***3 | Ручка внутреннего привода левая | |
| 29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 30 | 2***9 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 31 | 2***9 | Винт М6-6gх25 | |
| 32 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 33 | 4***8 | Розетка внутреннего привода правая | |
| 33 | 4***9 | Розетка внутреннего привода левая | |
| 34 | 4***4 | Наконечник тяги выключения замка двери | |
| 35 | 4***4 | Втулка наконечника тяги выключения замка | |
| 36 | 3***4 | Дверь правая (сварка) | |
| 36 | 3***5 | Дверь левая (сварка) | |
| 37 | 3***0 | Тяга выключения замка левая | |
| 38 | 3***6 | Втулка рычагов внутреннего замка | |
| 39 | 3***0 | Тяга в сборе | |
| 40 | 3***0 | Тяга | |
| 41 | 2***9 | Шплинт 1,5х16 |
