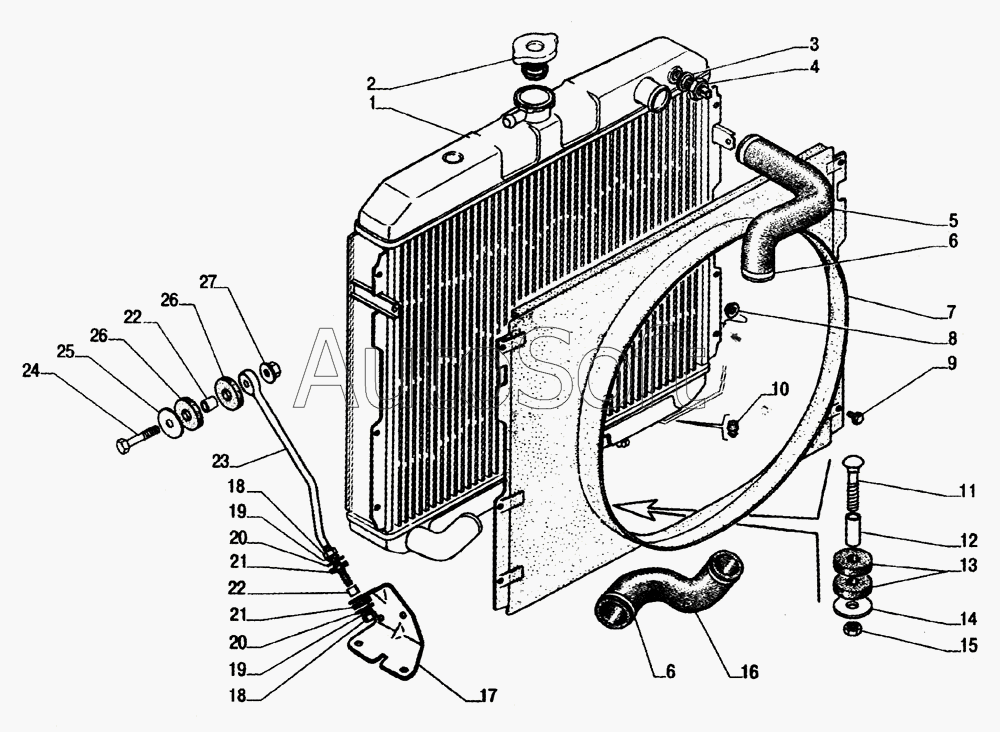

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Установка системы охлаждения, радиатор
14
27
26
26
25
24
23
22
22
21
21
20
20
19
19
18
18
17
17
16
15
1
13
12
11
10
9
8
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Радиатор | |
| 2 | 2***0 | Пробка радиатора в сборе | |
| 3 | 2***9 | Прокладка в сборе | |
| 4 | 6***0 | Термореле включения электровентилятора | |
| 5 | 3***0 | Шланг | |
| 6 | 0***4 | Хомут 40-56 ТО17-9-20-98 | |
| 6 | 0***2 | Хомут 44-56 ТУ 4599-001-21511064-94 | |
| 7 | 3***1 | Кожух вентилятора | |
| 8 | 4***8 | Гайка М6 | |
| 9 | 4***1 | Болт М6х14 | |
| 10 | 4***0 | Буфер подвески сиденья водителя | |
| 11 | 2***9 | Болт М10х1х42 крепления радиатора | |
| 12 | 2***8 | Втулка | |
| 13 | 2***5 | Подушка подвески радиатора | |
| 14 | 2***9 | Шайба 12 | |
| 15 | 2***9 | Гайка 10х1-6Н | |
| 16 | 3***5 | Шланг | |
| 17 | 3***8 | Кронштейн тяги правый | |
| 17 | 3***9 | Кронштейн тяги левый | |
| 18 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 19 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 21 | 2***4 | Прокладка крепления кронштейна | |
| 22 | 2***5 | Втулка прокладки | |
| 23 | 3***5 | Тяга | |
| 24 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 25 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 26 | 5***4 | Прокладка тяги соединения двигателя с рамой | |
| 27 | 4***9 | Гайка М8 |
