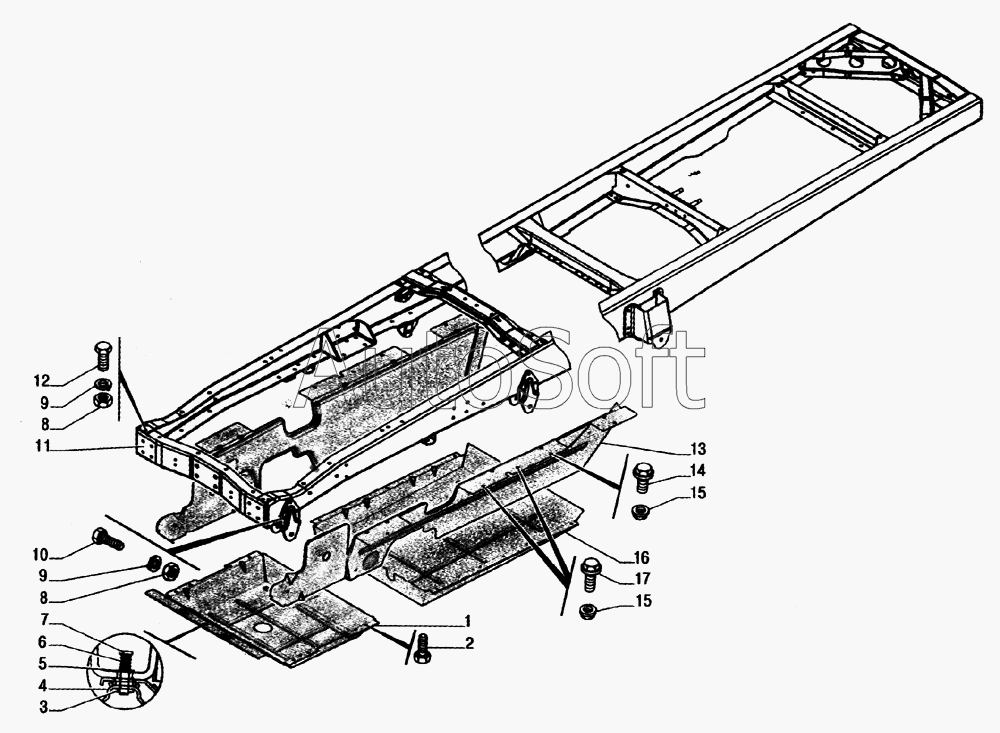

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Рама, брызговики двигателя
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Брызговик передний с уплотнителем | |
| 2 | 4***1 | Болт М6х14 | |
| 3 | 2***9 | Шплинт 2,5х12 ОСТ 37.001.171-93 | |
| 4 | 5***4 | Скоба крепления брызговика двигателя | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 5***1 | Пружина крепления брызговика двигателя | |
| 7 | 2***9 | Палец 6х28 | |
| 8 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 9 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 10 | 2***9 | Болт М10-6gх40 | |
| 11 | 3***0 | Рама в сборе | |
| 12 | 4***5 | Болт М10х25 | |
| 13 | 3***0 | Стенка брызговиков с уплотнителями правая | |
| 13 | 3***1 | Стенка брызговиков с уплотнителями левая | |
| 14 | 4***9 | Болт М8х20 | |
| 15 | 4***9 | Гайка М8 | |
| 16 | 3***0 | Брызговик задний с уплотнителями | |
| 17 | 4***1 | Болт М8х25 |
