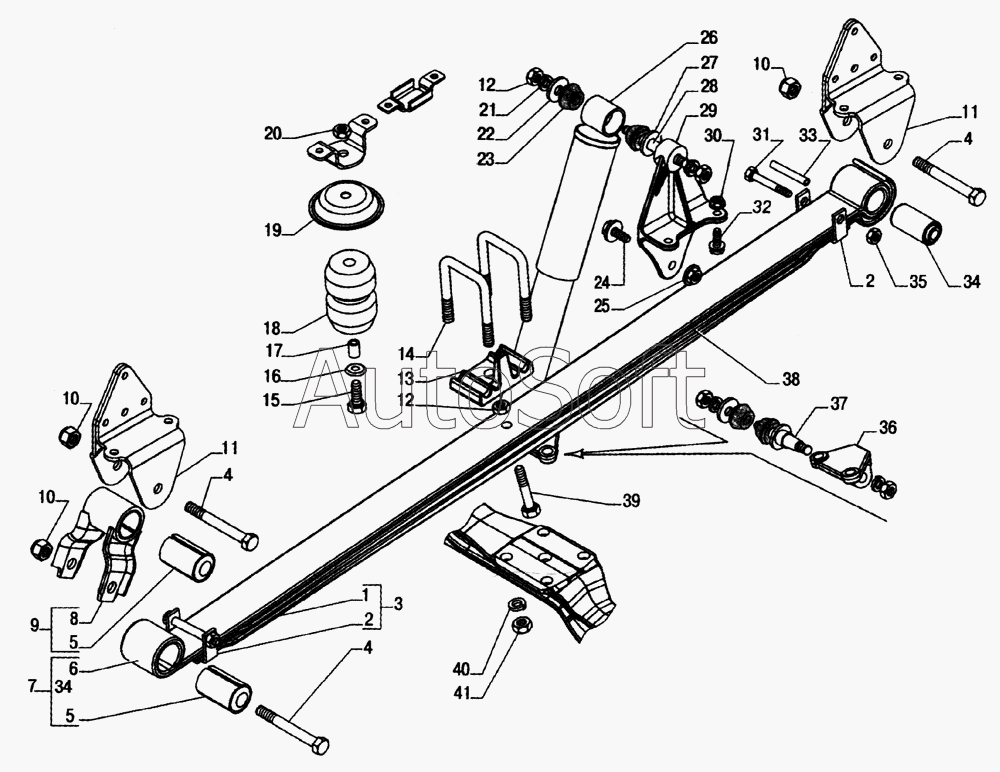

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Установка передней подвески, рессора передняя, амортизатор
32
23
24
25
26
26
27
28
29
30
31
22
33
34
34
35
36
36
37
38
39
40
41
11
11
1
2
2
3
4
4
4
5
5
6
7
8
9
10
10
10
33104-2902010
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33104-2902010 | 3***0 | Рессора передняя в сборе | |
| 1 | 3***3 | Лист №3 рессоры | |
| 2 | 3***1 | Хомут передней рессоры | |
| 3 | 3***1 | Лист №3 с хомутами | |
| 4 | 2***9 | Болт М16х1,5-6gх115 | |
| 5 | 5***7 | Шарнир резинометаллический | |
| 6 | 3***1 | Лист №1 рессоры | |
| 7 | 3***0 | Лист №1 с шарнирами | |
| 8 | 3***4 | Серьга | |
| 9 | 3***3 | Серьга с шарниром | |
| 10 | 4***4 | Гайка М16х1,5 | |
| 11 | 3***5 | Кронштейн передней рессоры | |
| 12 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 13 | 3***2 | Накладка передней рессоры | |
| 14 | 3***8 | Стремянка рессоры | |
| 15 | 2***9 | Болт М12х1,25-6gх38 | |
| 16 | 1***8 | Шайба | |
| 17 | 1***6 | Втулка буфера | |
| 18 | 1***2 | Буфер передней рессоры | |
| 19 | 3***2 | Чашка буфера | |
| 20 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 21 | 2***2 | Шайба 14Л ОСТ 37.001.115-75 | |
| 22 | 2***9 | Шайба 19,5 | |
| 23 | 5***6 | Втулка проушины амортизатора передней подвески | |
| 24 | 4***1 | Болт М12x30 | |
| 25 | 4***3 | Гайка М12 | |
| 26 | 3***6 | Амортизатор задней подвески | |
| 26 | 4***6 | Амортизатор задней подвески | |
| 27 | 2***9 | Шайба 14,5 | |
| 28 | 5***А | Палец крепления амортизатора верхний | |
| 29 | 3***1 | Кронштейн амортизатора верхний | |
| 30 | 4***1 | Гайка М10 | |
| 31 | 4***6 | Болт М8х100 | |
| 32 | 4***5 | Болт М10х30 | |
| 33 | 4***8 | Втулка распорная | |
| 34 | 3***7 | Шарнир резинометаллический | |
| 35 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 36 | 3***0 | Кронштейн амортизатора нижний правый | |
| 36 | 3***1 | Кронштейн амортизатора нижний левый | |
| 37 | 5***1 | Палец крепления амортизатора нижний | |
| 38 | 3***2 | Лист №2 рессоры | |
| 39 | 4***0 | Болт М14х1,5х60 | |
| 40 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 41 | 2***9 | Гайка М16х1,5-4Н6Н |
