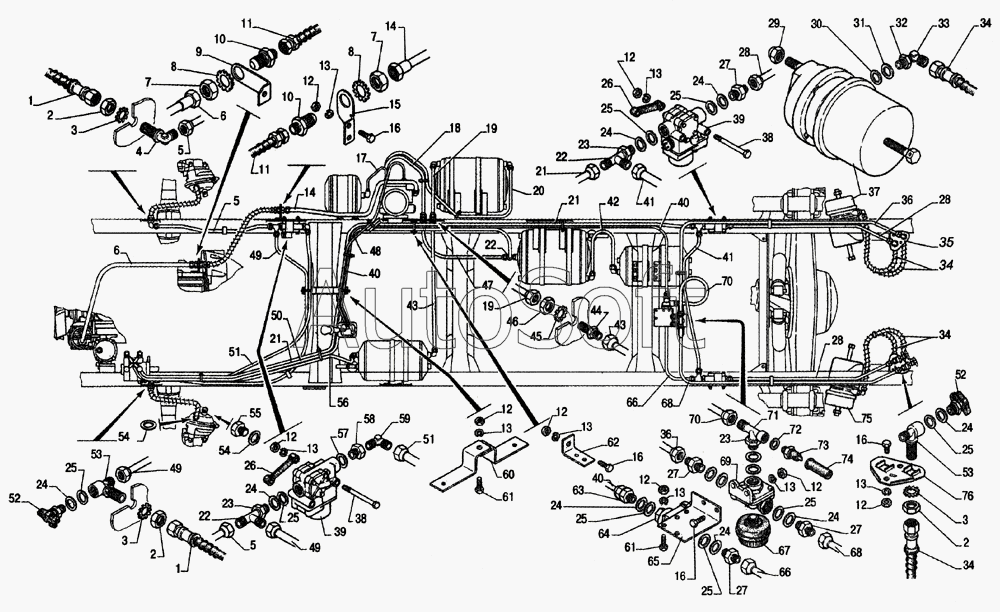

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Трубопроводы тормозной системы
48
57
56
55
54
54
53
53
52
52
51
51
50
49
49
49
58
47
46
45
44
43
43
42
41
41
40
40
40
67
76
75
74
73
72
71
70
70
69
68
68
39
39
66
66
65
64
63
62
61
61
60
59
10
10
19
19
18
17
16
16
16
16
15
14
14
13
13
13
13
13
13
13
13
12
12
12
12
12
12
12
12
11
11
20
9
8
8
7
7
6
6
5
5
5
4
3
3
3
2
2
2
29
38
38
37
36
36
35
34
34
34
34
33
32
31
30
1
1
28
28
28
27
27
27
27
26
26
25
25
25
25
25
25
25
25
24
24
24
24
24
24
24
24
23
23
23
22
22
22
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шланг гибкий тормозов передний | |
| 2 | 2***9 | Гайка М20Х1,5-6Н | |
| 3 | 2***9 | Шайба 20 | |
| 4 | 8***1 | Угольник фланцевый | |
| 5 | 3***4 | Трубка от модулятора к переднему правому гибкому шлангу | |
| 6 | 3***6 | Трубка от компрессора к штуцеру | |
| 7 | 2***9 | Гайка М27х1.5 | |
| 8 | 2***9 | Шайба 28 | |
| 9 | 3***8 | Кронштейн шланга передний | |
| 10 | 3***0 | Штуцер | |
| 11 | 3***8 | Шланг | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 14 | 3***6 | Трубка от штуцера к воздухоосушителю | |
| 15 | 3***9 | Кронштейн шланга задний | |
| 16 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 17 | 3***4 | Трубка от воздухоосушителя к регенерационному баллону | |
| 18 | 3***0 | Трубка от воздухоосушителя к муфте | |
| 19 | 3***4 | Трубка от баллона к штуцеру | |
| 20 | 3***2 | Трубка от воздухоосушителя к баллону передних тормозов | |
| 21 | 3***0 | Трубка от тормозного крана к тройнику | |
| 22 | 8***2 | Тройник | |
| 23 | 4***0 | Гайка М22х1,5 | |
| 24 | 8***4 | Шайба | |
| 25 | 7***9 | Кольцо уплотнительное | |
| 26 | 3***8 | Пластина | |
| 27 | 8***7 | Штуцер | |
| 28 | 3***0 | Трубка от заднего модулятора к гибкому шлангу | |
| 29 | 4***4 | Гайка М16х1,5 | |
| 30 | 8***6 | Кольцо уплотнительное | |
| 31 | 8***3 | Шайба | |
| 32 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 33 | 8***0 | Угольник | |
| 34 | 3***5 | Шланг гибкий тормозов задний | |
| 35 | 3***5 | Кронштейн шлангов правый | |
| 36 | 3***0 | Трубка от клапана быстрого оттормаживания к правому гибкому шлангу | |
| 37 | B***4 | Камера тормозная левая | |
| 38 | 2***9 | Болт М8-6gх90 | |
| 39 | 4***0 | Модулятор | |
| 40 | 3***0 | Трубка от крана стояночного тормоза к двухмагистральному клапану | |
| 41 | 3***0 | Трубка от правого модулятора к левому модулятору | |
| 42 | 3***6 | Трубка соединительная воздушных баллонов | |
| 43 | 3***2 | Трубка от муфты к баллону передних тормозов | |
| 44 | 3***6 | Штуцер | |
| 45 | 2***9 | Шайба 18 | |
| 46 | 2***9 | Гайка М18х1,5-6Н | |
| 47 | 3***0 | Трубка от муфты к тройнику | |
| 48 | 3***6 | Трубка от воздухоосушителя к крану стояночного тормоза | |
| 49 | 3***2 | Трубка от модулятора к переднему левому гибкому шлангу | |
| 50 | 3***6 | Трубка от тройника к тормозному крану | |
| 51 | 3***4 | Трубка от тормозного крана к переднему модулятору | |
| 52 | 1***1 | Клапан контрольного вывода | |
| 53 | 5***1 | Тройник | |
| 54 | 4***2 | Прокладка уплотнительная | |
| 55 | 3***9 | Пробка М16х1,5 | |
| 56 | 3***4 | Трубка от баллона к тормозному крану | |
| 57 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 58 | 4***0 | Штуцер | |
| 59 | 8***3 | Угольник ввертный | |
| 60 | 3***9 | Кронштейн | |
| 61 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 62 | 3***9 | Кронштейн | |
| 63 | 8***4 | Штуцер | |
| 64 | 1***0 | Клапан двухмагистральный | |
| 65 | 3***8 | Кронштейн | |
| 66 | 3***0 | Трубка от модулятора к двухмагистральному клапану | |
| 67 | S***B | Шумоглушитель | |
| 68 | 3***0 | Трубка от клапана быстрого оттормаживания к левому гибкому шлангу | |
| 69 | 1***0 | Клапан быстрого оттормаживания | |
| 70 | 3***0 | Трубка от двухмагистрального клапана к тройнику клапана быстрого оттормаживания | |
| 71 | 3***3 | Тройник | |
| 72 | 5***3 | Прокладка | |
| 73 | 2***0 | Датчик включения стояночного тормоза 2702.3829 | |
| 74 | 2***1 | Чехол защитный | |
| 75 | B***3 | Камера тормозная правая | |
| 76 | 3***3 | Кронштейн шлангов левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
