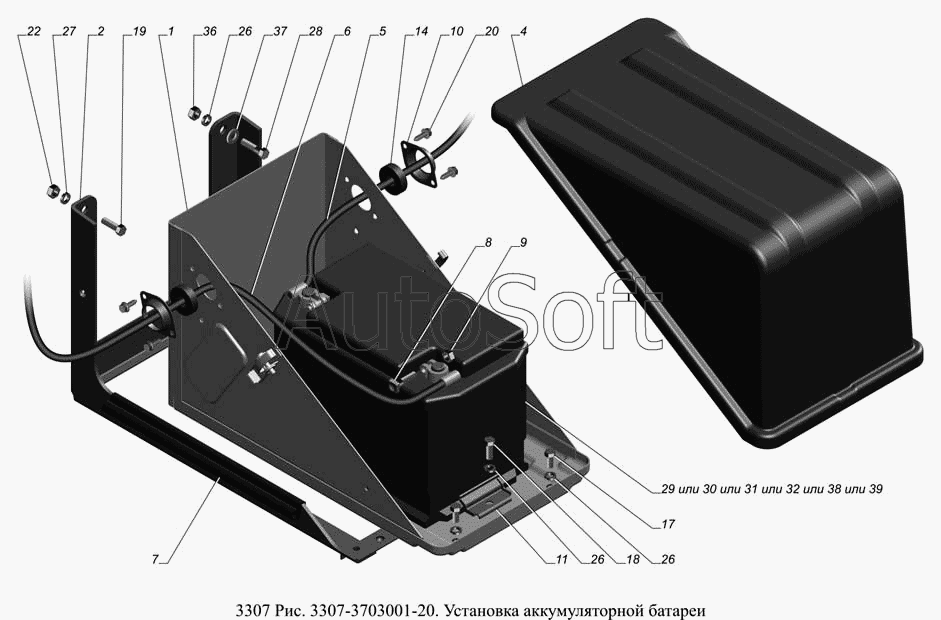

Каталог запасных частей к технике: ГАЗ-3307 (доп. с дв. ЗМЗ Е 3) (2009). 3307-3703001-20.Установка аккумуляторной батареи
19
39
38
37
36
32
31
30
29
28
27
26
26
26
22
20
1
18
17
14
11
10
9
8
7
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Основание аккумуляторной батареи | |
| 2 | 3***0 | Кронштейн крепления основания | |
| 4 | 3***6 | Крышка аккумуляторной батареи | |
| 5 | 3***0 | Провод от аккумуляторной батареи к стартеру в сборе | |
| 6 | 3***1 | Провод от аккумуляторной батареи к выключателю батарей | |
| 7 | 3***1 | Кант кронштейна основания | |
| 8 | 2***6 | Болт М8-6gх30 | |
| 9 | 4***6 | Гайка М8 | |
| 10 | 1***6 | Обойма уплотнителя пучка проводов | |
| 11 | 3***6 | Планка крепления аккумуляторной батареи | |
| 14 | 5***1 | Уплотнитель | |
| 17 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 20 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 22 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 29 | 3***0 | Батарея 6СТ-77АЗ необслуживаемая | |
| 30 | 3***1 | Батарея 6СТ-75А1З необслуживаемая | |
| 31 | 3***0 | "Батарея аккумуляторная ""Титан"" 6СТ-72АЗ необслуживаемая " | |
| 32 | 3***1 | "Батарея аккумуляторная ""Титан"" 6СТ-75АЗ необслуживаемая " | |
| 36 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 37 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 38 | 3***2 | Батарея 6СТ-74 | |
| 39 | 3***3 | Батарея 6СТ-74А1З необслуживаемая |
