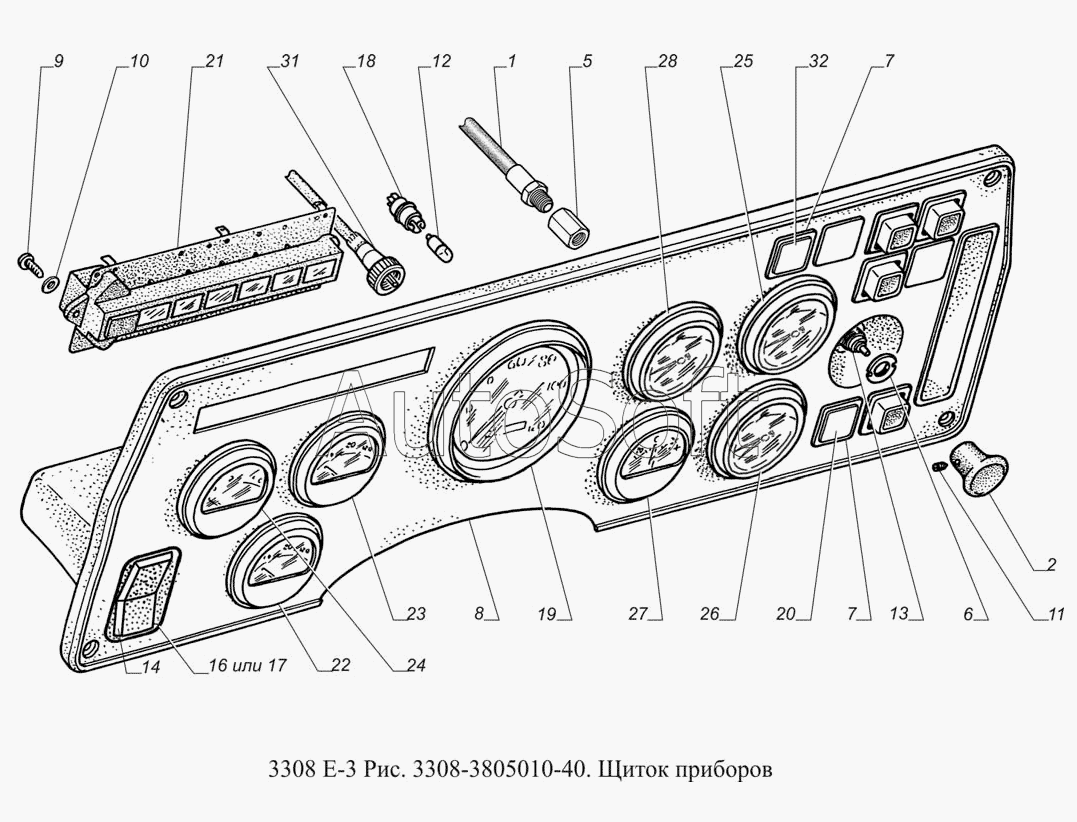

Каталог запасных частей к технике: ГАЗ-3308 (доп. с дв. ЗМЗ Е 3) (2009). 3308-3805010-40. Щиток приборов
1
2
5
6
7
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шланг гибкий | |
| 2 | 3***1 | Ручка переключателя освещения в сборе | |
| 5 | 4***3 | Переходник | |
| 6 | 5***6 | Гайка М12 | |
| 7 | 3***0 | Заглушка | |
| 8 | 3***0 | Облицовка комбинации приборов | |
| 9 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 10 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 11 | 2***9 | Винт М3х4 ГОСТ 1477-84 | |
| 12 | 3***5 | Лампа АМН 12-3-1 | |
| 13 | 5***0 | Переключатель освещения 531.3709 ТУ 37.462.027-99 | |
| 14 | П***3 | Переключатель датчиков уровня топлива П147-3709-02.13 ТУ 37. | |
| 16 | 2***2 | Рамка выключателя | |
| 17 | 2***3 | Рамка выключателя | |
| 18 | Л***9 | Патрон ламп | |
| 19 | 1***0 | Спидометр (покупное изделие) | |
| 20 | 2***3 | Сигнализатор АБС тягача | |
| 21 | 2***0 | Блок контрольных ламп 2302.3803-10 | |
| 22 | 1***0 | Приемник указателя уровня топлива 13.3806 | |
| 23 | 1***0 | Приемник указателя температуры воды в сборе (покупное изделие) | |
| 24 | 1***0 | Приемник указателя давления масла (покупное изделие) | |
| 25 | 3***0 | Указатель давления воздуха в переднем контуре тормозов 3422.3810 | |
| 26 | 3***0 | Указатель давления воздуха в заднем контуре тормозов 3432.3810 | |
| 27 | А***0 | Указатель тока АП110Б | |
| 28 | 1***0 | Манометр подкачки шин 1101.3816 ТУ 37.003.206-77 | |
| 31 | Г***6 | Вал гибкий ГВ300-06 | |
| 32 | 2***0 | Сигнализатор диагностики двигателя |
