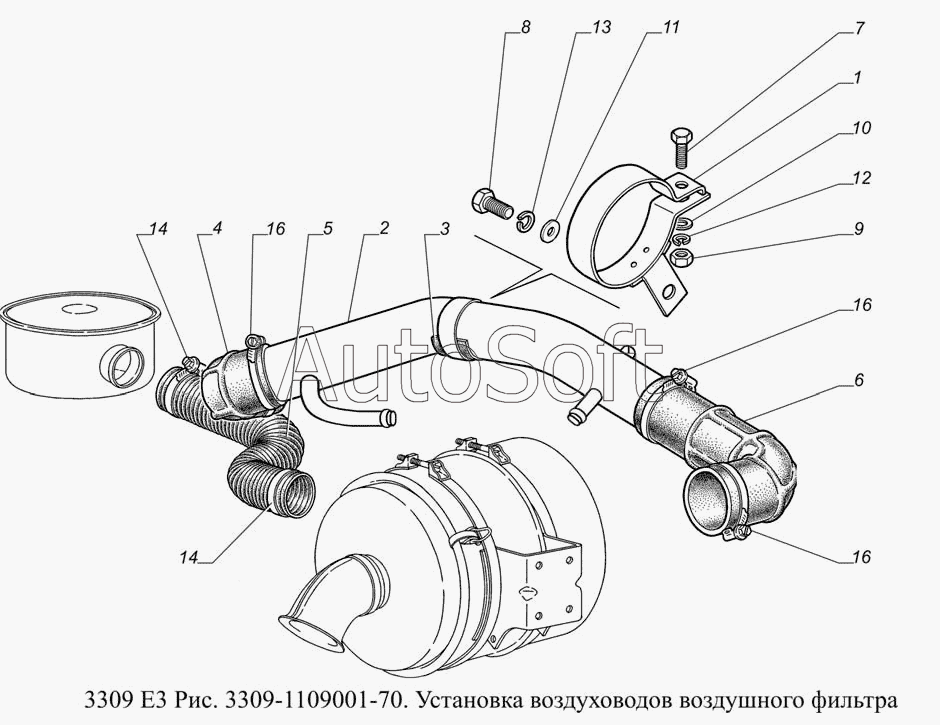

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-1109001-70. Установка воздуховодов воздушного фильтра
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Хомут | |
| 2 | 3***0 | Труба с патрубками | |
| 3 | 3***4 | Прокладка | |
| 4 | 3***6 | Шланг | |
| 5 | 3***9 | Шланг воздухоподводящий | |
| 6 | 3***0 | Шланг | |
| 7 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 10 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 11 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 12 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 13 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 14 | 4***3 | Хомут 44-56 | |
| 16 | 4***8 | Хомут 70-90 |
