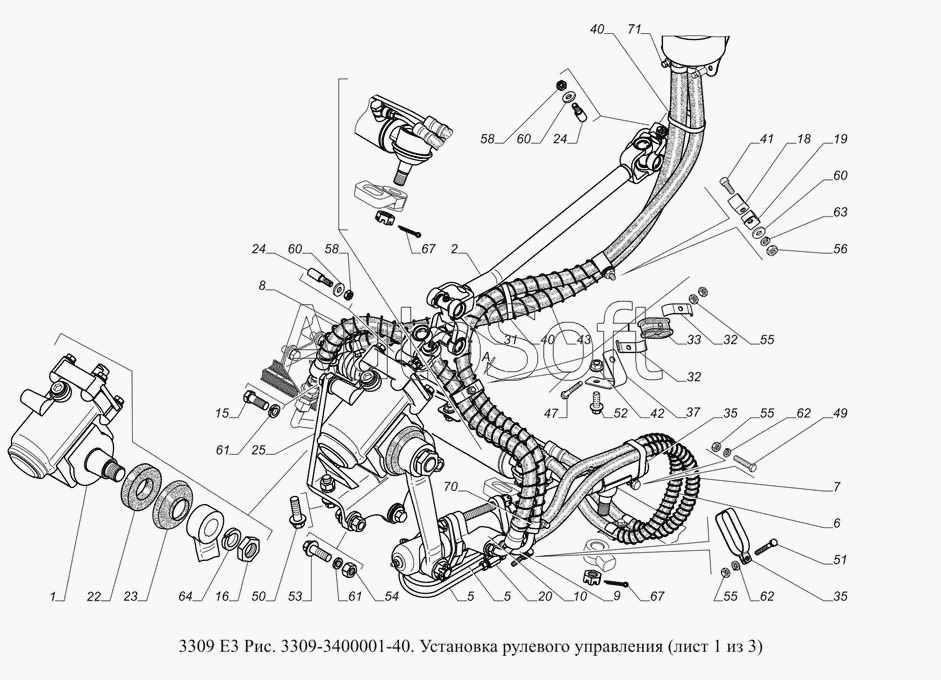

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-3400001-40. Установка рулевого управления
55
55
55
37
40
40
41
42
43
47
49
50
51
52
53
54
35
35
56
58
58
60
60
60
61
61
62
62
63
64
67
67
70
71
20
2
5
5
6
7
8
9
10
15
16
18
19
1
22
23
24
24
25
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Механизм рулевого управления | |
| 2 | 3***0 | Вал карданный рулевого управления в сборе | |
| 3 | 4***5 | Колесо рулевого управления | |
| 4 | 3***1 | Цилиндр силовой гидроусилителя руля | |
| 5 | 3***0 | Трубка от клапана управления | |
| 6 | 3***0 | Шланг к силовому цилиндру гидроусилителя руля | |
| 7 | 3***0 | Шланг к силовому цилиндру | |
| 8 | 3***1 | Шланг нагнетательный гидроусилителя руля | |
| 9 | 3***4 | Трубка сливного шланга | |
| 10 | 3***0 | Тяга продольная рулевого управления | |
| 15 | 2***7 | Болт М12-6gх32 | |
| 16 | 2***9 | Гайка М24х1,5-4Н6Н | |
| 17 | 2***9 | Шайба 17 | |
| 18 | 2***9 | Скоба | |
| 19 | 2***9 | Скоба 24 | |
| 20 | 2***9 | Муфта М12х1,25-5Н6Н | |
| 21 | 6***9 | Скоба соединительная шлангов масляного фильтра тонкой очистки | |
| 22 | 3***4 | Шайба вала сошки | |
| 23 | 3***5 | Крышка | |
| 24 | 3***7 | Клин рулевого управления | |
| 25 | 3***5 | Кронштейн рулевого механизма | |
| 26 | 3***8 | Подушка крепления штока цилиндра | |
| 27 | 6***0 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 28 | 6***1 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 29 | 6***0 | Шайба штока цилиндра гидроусилителя руля | |
| 30 | 6***7 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 31 | 3***0 | Оболочка | |
| 32 | 4***3 | Скоба | |
| 33 | 6***Б | Муфта | |
| 34 | 3***2 | Кронштейн крепления шлангов | |
| 35 | 6***6 | Хомут | |
| 37 | 3***9 | Скоба | |
| 38 | 4***5 | Уплотнитель цилиндра гидроусилителя руля | |
| 40 | 4***7 | Поясок | |
| 41 | 4***9 | Винт М8х22 | |
| 42 | 4***9 | Гайка М8 | |
| 43 | 4***8 | Оболочка защитная | |
| 47 | 2***9 | Болт М6-6gх50 ОСТ 37.001.122-96 | |
| 48 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 49 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 50 | 2***9 | Болт М12-6gх40 ОСТ 37.001.123-96 | |
| 51 | 2***1 | Болт М6х45 | |
| 52 | 4***9 | Болт М8х20 | |
| 53 | 4***2 | Болт М12х35 | |
| 54 | 2***1 | Гайка М12-8-016 СТП 37.102.1195-97 | |
| 55 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 56 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 57 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 58 | 4***3 | Гайка М8 | |
| 59 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 60 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 61 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 62 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 63 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 64 | 2***2 | Шайба 24Л ОСТ 37.001.115-75 | |
| 65 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 66 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 67 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 70 | 4***4 | Хомут 12-22 | |
| 71 | 4***7 | Хомут 20-32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
