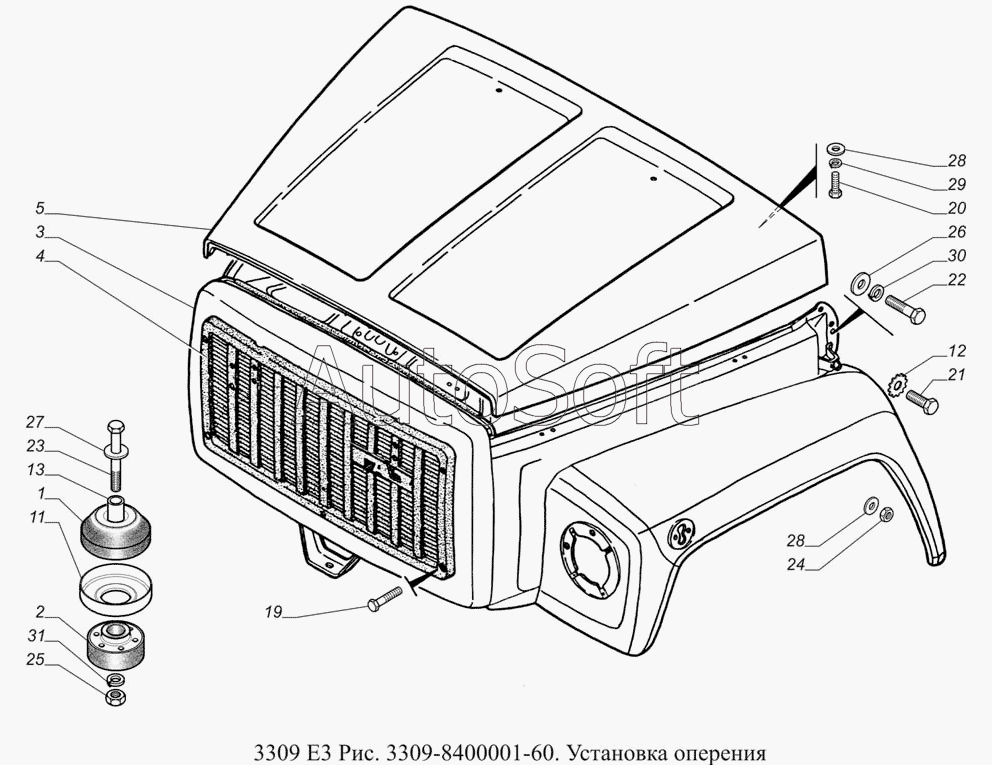

Каталог запасных частей к технике: ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009). 3309-8400001-60. Установка оперения на автомобиль
21
31
30
29
28
28
27
26
25
24
23
22
1
20
19
13
12
11
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***В | Подушка крепления кабины верхняя задняя в сборе | |
| 2 | 4***5 | Подушка крепления кабины нижняя | |
| 3 | 3***0 | Оперение с радиатором | |
| 4 | 3***2 | Решетка облицовки | |
| 5 | 3***0 | Капот с арматурой | |
| 11 | 5***Б | Гнездо верхней подушки опоры двигателя | |
| 12 | 2***9 | Шайба 8,2 | |
| 13 | 5***5 | Втулка распорная подушки задней опоры двигателя | |
| 19 | 2***9 | Болт М6-6gх35 | |
| 20 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 23 | 2***9 | Болт М12х1,25-6gх80 ОСТ 37.001.123-96 | |
| 24 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 26 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 27 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 28 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 30 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 31 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 |
