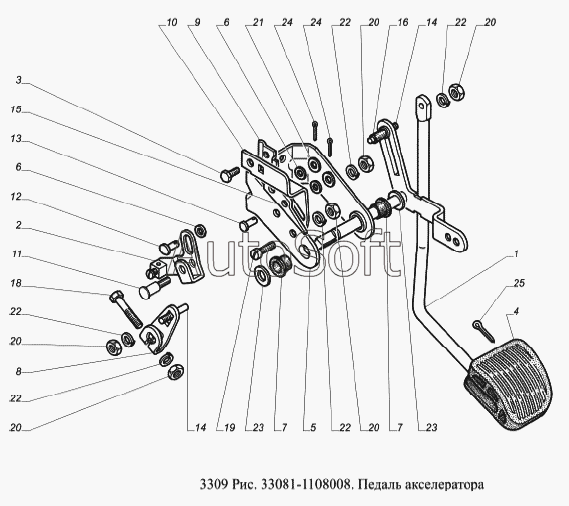

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Педаль акселератора
/13.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14
15
16
18
19
20
20
20
20
20
21
22
22
22
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Рычаг педали акселератора с валиком | |
| 2 | 3***2 | Рычаг тяги ручного управления | |
| 3 | 4***0 | Болт М5х12 | |
| 4 | 3***3 | Педаль | |
| 5 | 3***5 | Кронштейн валика педали | |
| 6 | 3***7 | Втулка | |
| 7 | 2***Б | Втулка валика акселератора | |
| 8 | 3***7 | Рычаг | |
| 9 | 5***1 | Зажим | |
| 10 | 3***2 | Кронштейн зажима | |
| 11 | 3***4 | Шпилька крепления рычага акселератора | |
| 12 | 3***5 | Ось | |
| 13 | 3***6 | Ось | |
| 14 | 3***8 | Упор педали акселератора | |
| 15 | 3***2 | Упор | |
| 16 | 5***0 | Трубка упора | |
| 18 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 20 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 21 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 22 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 23 | 2***6 | Шайба 9 ГОСТ 11648-75 | |
| 24 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 25 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 |
