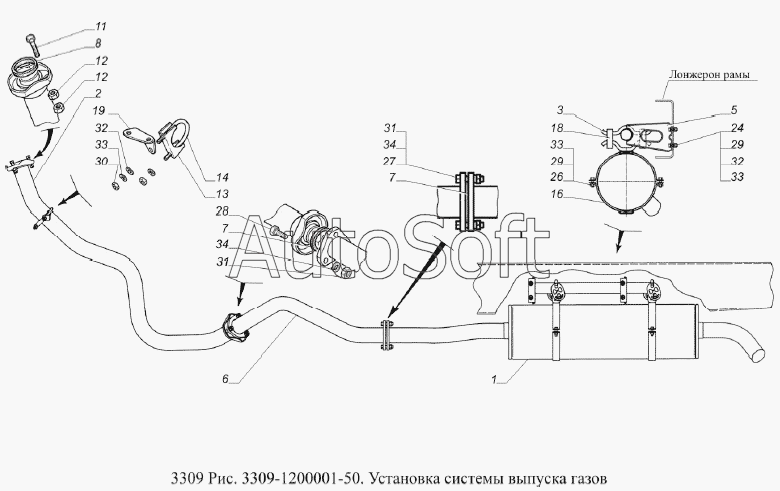

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка системы выпуска газов
/20.gif)
1
2
3
5
6
7
7
8
11
12
12
13
14
16
18
19
24
26
27
28
29
29
30
31
31
32
32
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Глушитель с трубами | |
| 2 | 3***0 | Труба приемная | |
| 3 | 3***9 | Кронштейн глушителя | |
| 5 | 3***3 | Кронштейн глушителя | |
| 6 | 3***0 | Труба промежуточная | |
| 7 | 6***7 | Прокладка промежуточной трубы в сборе | |
| 8 | 4***0 | Прокладка приемной трубы | |
| 11 | 2***5 | Болт М10х1-6gх50 | |
| 12 | 2***П | Гайка М10х1 | |
| 13 | 5***1 | Хомут | |
| 14 | 5***1 | Стремянка | |
| 16 | 3***9 | Хомут крепления глушителя | |
| 18 | 3***3 | Амортизатор подвески глушителя и выхлопной трубы | |
| 19 | 3***0 | Кронштейн | |
| 24 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 26 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 30 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 33 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
