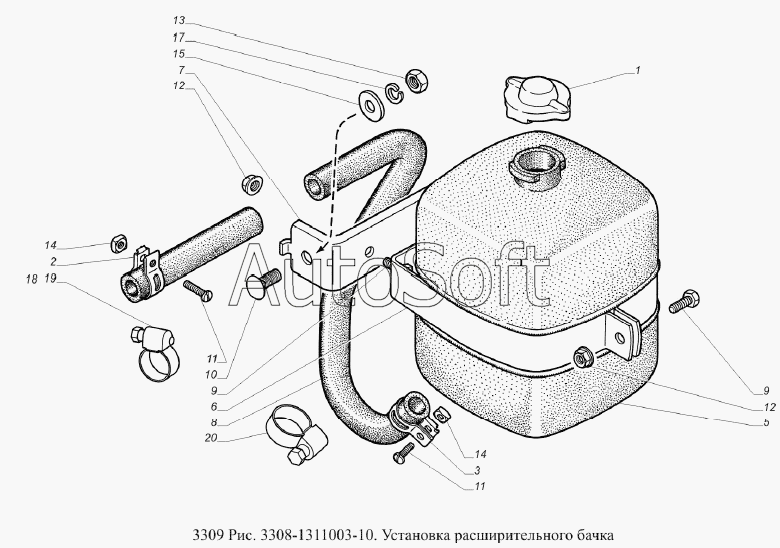

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка расширительного бачка
/24.gif)
1
2
3
5
6
7
8
12
12
9
9
10
11
11
13
14
14
15
17
18
19
19
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Пробка расширительного бачка в сборе | |
| 2 | 2***9 | Хомут 20 | |
| 3 | 2***9 | Хомут 24 | |
| 5 | 2***4 | Бачок расширительный | |
| 6 | 2***2 | Хомут крепления бачка | |
| 7 | 3***2 | Кронштейн | |
| 8 | 3***5 | Трубка соединительная | |
| 9 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 10 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 11 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 12 | 4***8 | Гайка М6 | |
| 13 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 14 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 15 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 17 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 18 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 18 | Т***3 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 19 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 19 | Т***3 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 20 | 0***1 | Хомут 16-27 ТО17-9-20-98 |
