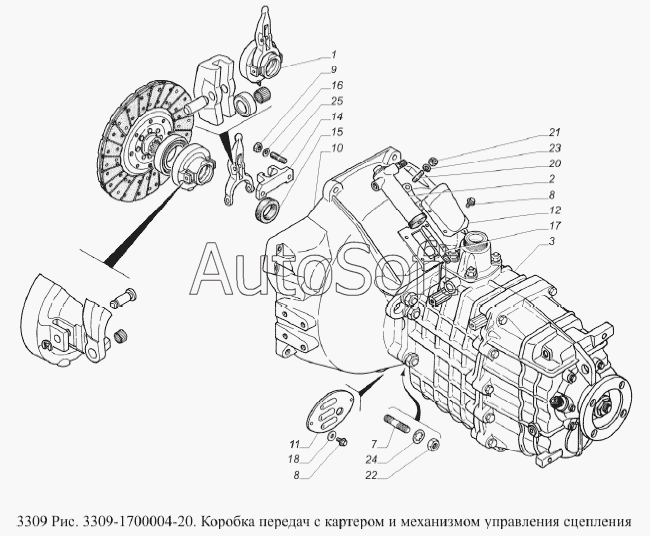

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Коробка передач с картером и механизмом управления сцеплением
/33.gif)
1
2
3
7
8
8
9
10
11
12
14
15
16
17
18
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Муфта с вилкой в сборе | |
| 2 | 4***0 | Цилиндр рабочий привода сцепления | |
| 3 | 3***0 | Коробка передач | |
| 7 | 4***5 | Шпилька М14х(2-Сп/1,5)х32 | |
| 8 | Е***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 | |
| 9 | 2***9 | Гайка 10х1-6Н | |
| 10 | 3***5 | Картер сцепления | |
| 11 | 5***2 | Крышка люка картера сцепления | |
| 12 | 4***2 | Крышка люка картера | |
| 14 | 3***5 | Опора вилки | |
| 15 | 4***6 | Кольцо защитное | |
| 16 | 4***1 | Шайба 10х20 коническая | |
| 17 | 3***0 | Толкатель вилки выключения сцепления | |
| 18 | 2***9 | Шайба 6 | |
| 20 | 4***3 | Шпилька М8х1-4Нх20 крепления рабочего цилиндра | |
| 21 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 24 | 2***9 | Шайба 2-14 ОСТ 37.001.145-75 | |
| 25 | 2***2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 |
