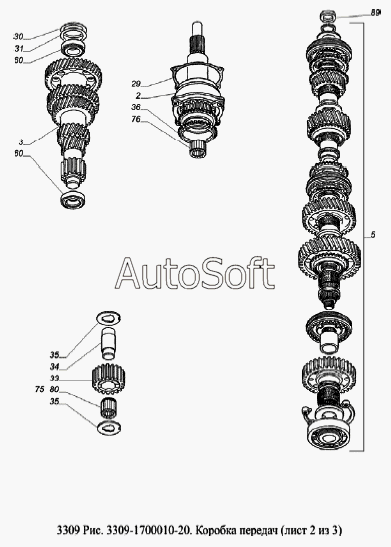

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Коробка передач
/35.1.gif)
2
3
5
29
30
31
33
34
35
35
36
60
60
75
80
76
80
75
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Сапун в сборе К1/8" | |
| 2 | 3***2 | Вал первичный с крышкой | |
| 3 | 3***8 | Вал промежуточный | |
| 4 | 3***8 | Пробка магнитная | |
| 5 | 3***0 | Вал вторичный коробки передач | |
| 6 | 5***А | Манжета в сборе | |
| 7 | 3***0 | Вилка включения 4 и 5 передач | |
| 8 | 3***3 | Шток переключения 1-й передачи и заднего хода с головкой | |
| 9 | 3***5 | Шток переключения 2-й и 3-й передач с головкой | |
| 10 | 3***8 | Картер рычага переключения передач | |
| 11 | 3***9 | Штуцер гибкого вала привода спидометра | |
| 13 | 3***6 | Заглушка каналов предохранителя | |
| 14 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 15 | 3***8 | Пружина предохранителя 4и5 передач | |
| 16 | 3***0 | Пружина предохранителя 1 передачи и заднего хода | |
| 17 | 2***9 | Гайка М10х1-6Н | |
| 18 | 2***9 | Болт М6-6gх12 | |
| 19 | 2***9 | Шайба 8,5 | |
| 20 | 2***9 | Пробка КГ1/2" | |
| 21 | 3***П | Штифт 4,5х16,4 | |
| 22 | 4***0 | Шайба пружинная коническая | |
| 23 | 4***1 | Шайба 10х20 коническая | |
| 24 | 3***0 | Картер передний коробки передач | |
| 25 | 3***1 | Картер задний коробки передач | |
| 26 | 3***8 | Прокладка картеров | |
| 27 | 4***0 | Крышка люка картера | |
| 28 | 4***1 | Прокладка крышки люка | |
| 29 | 3***2 | Прокладка крышки первичного вала | |
| 30 | 3***2 | Прокладка регулировочная | |
| 31 | 3***3 | Прокладка регулировочная | |
| 33 | 3***0 | Шестерня промежуточная заднего хода | |
| 34 | 3***0 | Ось шестерни заднего хода | |
| 35 | 4***1 | Шайба упорная шестерни заднего хода | |
| 36 | 3***8 | Кольцо синхронизатора | |
| 37 | 3***7 | Штифт центрирующий картеров коробки передач | |
| 38 | 3***0 | Фланец вторичного вала | |
| 39 | 5***2 | Шайба фланца | |
| 40 | 3***4 | Заглушка картера | |
| 41 | 5***7 | Гайка М22х1,5 | |
| 42 | 4***9 | Втулка установочная | |
| 43 | 4***7 | Гнездо пружины фиксатора | |
| 44 | 3***9 | Болт крепления вилок | |
| 47 | 3***8 | Сухарь вилок переключения передач | |
| 48 | 3***9 | Вилка включения 2-й и 3-й передач | |
| 49 | 3***0 | Шток переключения 4-й и 5-й передач | |
| 50 | 3***9 | Заглушка втулки фиксатора | |
| 51 | 4***6 | Пружина фиксатора | |
| 52 | 3***1 | Прокладка картера рычага | |
| 54 | 2***Б | Прокладка выключателя света заднего хода | |
| 55 | 3***0 | Шестерня привода спидометра ведущая | |
| 56 | 3***0 | Шестерня привода спидометра ведомая | |
| 58 | 2***1 | Скоба | |
| 60 | 7***А | Подшипник 7207А ГОСТ 27365-87 | |
| 61 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 62 | 2***9 | Болт М10-6gх55 ОСТ 37.001.122-96 | |
| 63 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 64 | 2***9 | Болт М8-6gх50 ОСТ 37.001.123-96 | |
| 65 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 66 | 2***9 | Заглушка 16 | |
| 67 | 2***9 | Заглушка 24 ОСТ 37.001.173-82 | |
| 68 | 2***9 | Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96 | |
| 69 | 2***9 | Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96 | |
| 70 | 2***0 | Шарик | |
| 71 | 3***П | Шарик Б11,112-200 | |
| 72 | 3***4 | Кольцо 022-026-25-2-2 | |
| 75 | 6***6 | Подшипник ГОСТ 520-89 | |
| 75 | 6***Е | Подшипник роликовый радиальный без колец | |
| 76 | 2***6 | Подшипник ГОСТ 520-89 | |
| 77 | 6***7 | Выключатель света заднего хода | |
| 77 | Ы***6 | Выключатель света заднего хода (В14.3710) | |
| 78 | 6***7 | Выключатель света заднего хода | |
| 78 | Ы***6 | Выключатель света заднего хода (В14.3710) | |
| 80 | 6***6 | Подшипник ГОСТ 520-89 | |
| 80 | 6***Е | Подшипник роликовый радиальный без колец | |
| 89 | 3***2 | Шайба переднего подшипника вторичного вала |
