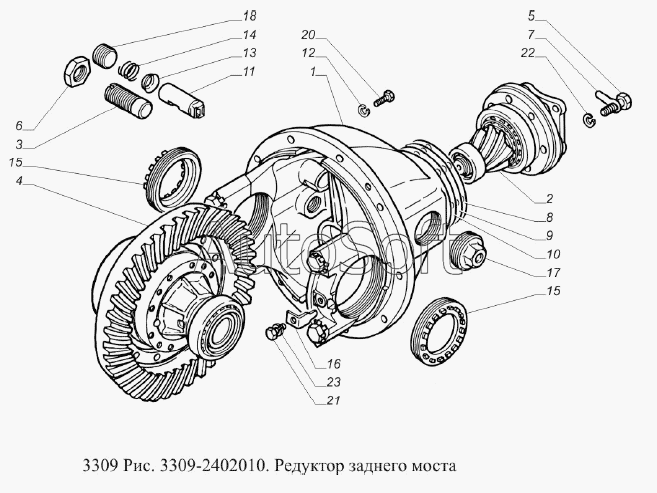

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Редуктор заднего моста
/48.gif)
12
23
22
21
20
18
17
16
15
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Картер главной передачи | |
| 2 | 3***4 | Шестерня ведущая главной передачи с подшипниками | |
| 3 | 5***0 | Винт регулировочный упора ведомой шестерни главной пары заднего моста в сборе | |
| 4 | 3***0 | Дифференциал | |
| 5 | 2***9 | Болт М12-4hх45 | |
| 6 | 2***9 | Гайка М30х1,5-5Н6Н | |
| 7 | 3***2 | Пластина маркировочная | |
| 8 | 5***6 | Прокладка толщиной 0,10 мм | |
| 9 | 5***7 | Прокладка регулировочная толщиной 0,25 мм | |
| 10 | 5***8 | Прокладка регулировочная | |
| 11 | 3***6 | Трубка маслоприемная | |
| 12 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 13 | 5***8 | Тарелка маслоприемной трубки | |
| 14 | 5***9 | Пружина маслоприемной трубки | |
| 15 | 5***0 | Гайка подшипника дифференциала | |
| 16 | 5***4 | Пластина стопорная гайки подшипника дифференциала | |
| 17 | 5***0 | Пробка контрольного отверстия | |
| 18 | 2***П | Пробка КГ1" | |
| 20 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 22 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 |
