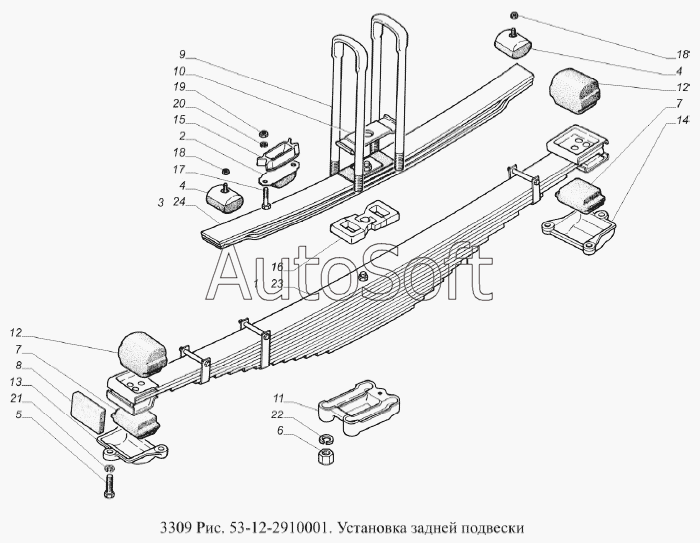

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка задней подвески
/59.gif)
1
23
2
3
24
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
1
24
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Рессора задняя в сборе | |
| 1 | 5***2 | Рессора задняя или 53-12-2912012-01-Рессора задняя (для запасных частей) | |
| 2 | 5***2 | Буфер задней рессоры в сборе | |
| 3 | 3***2 | Рессора задняя дополнительная | |
| 3 | 5***0 | Рессора дополнительная | |
| 4 | 5***8 | Подушка задней дополнительной рессоры в сборе | |
| 5 | 4***5 | Болт М14-6gх50 | |
| 6 | 4***5 | Гайка М20х1,5-6Н | |
| 7 | 5***1 | Опора рессоры верхняя | |
| 8 | 5***А | Упор рессоры | |
| 9 | 5***0 | Стремянка | |
| 10 | 5***2 | Накладка задней рессоры | |
| 11 | 5***1 | Подкладка стремянок | |
| 12 | 5***1 | Опора рессоры верхняя | |
| 13 | 5***0 | Крышка переднего кронштейна | |
| 14 | 4***2 | Крышка заднего кронштейна рессоры | |
| 15 | 5***0 | Прокладка буфера | |
| 16 | 5***Б | Подкладка задней дополнительной рессоры | |
| 17 | 2***9 | Болт М10-6gх50 | |
| 18 | 4***3 | Гайка М8-6Н крепления задней подушки подвески двигателя | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 20.ОТ ОСТ 37.001.115-75 | |
| 23 | 5***1 | Рессора задняя в сборе | |
| 23 | 5***2 | Рессора задняя или 53-12-2912012-01-Рессора задняя (для запасных частей) | |
| 24 | 3***2 | Рессора задняя дополнительная | |
| 24 | 5***0 | Рессора дополнительная |
