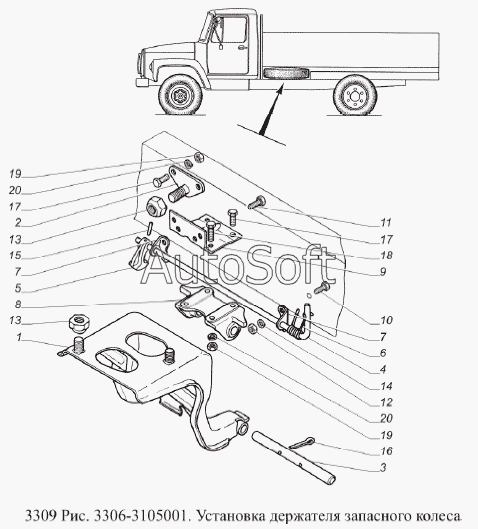

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка держателя запасного колеса
/79.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Кронштейн откидной запасного колеса в сборе | |
| 2 | 3***2 | Пластина болта | |
| 3 | 5***4 | Ось кронштейна запасного колеса | |
| 4 | 5***0 | Валик защелки | |
| 5 | 5***5 | Защелка кронштейна | |
| 6 | 5***7 | Пружина валика защелки кронштейна | |
| 7 | 5***0 | Кронштейн валика защелки | |
| 8 | 6***1 | Кронштейн | |
| 9 | 5***1 | Усилитель лонжерона | |
| 10 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка Б М20х1,5-6Н ОСТ 37.001.195-97 | |
| 14 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 15 | 2***П | Штифт 4х22 | |
| 16 | 2***П | Шплинт 4х30 | |
| 17 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 |
