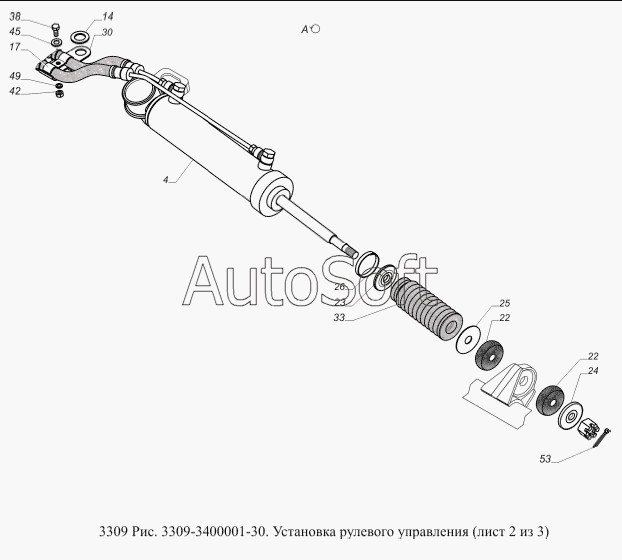

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка рулевого управления
/80.1.gif)
4
14
17
22
22
23
24
25
26
30
33
38
42
45
49
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Механизм рулевого управления | |
| 2 | 3***0 | Вал карданный рулевого управления в сборе | |
| 3 | 4***5 | Колесо рулевого управления | |
| 4 | 3***1 | Цилиндр силовой гидроусилителя руля | |
| 5 | 3***0 | Трубка от клапана управления | |
| 6 | 3***0 | Шланг к силовому цилиндру гидроусилителя руля | |
| 7 | 3***0 | Шланг к силовому цилиндру | |
| 8 | 3***0 | Шланг нагнетательный гидроусилителя руля | |
| 9 | 3***8 | Трубка нагнетательного шланга | |
| 10 | 3***4 | Трубка сливного шланга | |
| 11 | 3***0 | Тяга продольная рулевого управления | |
| 12 | 2***7 | Болт М12-6gх32 | |
| 13 | 2***9 | Гайка М24х1,5-4Н6Н | |
| 14 | 2***9 | Шайба 17 | |
| 15 | 2***9 | Муфта соединительная | |
| 16 | 2***9 | Муфта М12х1,25-5Н6Н | |
| 17 | 6***9 | Скоба соединительная шлангов масляного фильтра тонкой очистки | |
| 18 | 3***4 | Шайба вала сошки | |
| 19 | 3***5 | Крышка | |
| 20 | 3***7 | Клин рулевого управления | |
| 21 | 3***5 | Кронштейн рулевого механизма | |
| 22 | 6***8 | Подушка крепления штока цилиндра гидроусилителя руля к кронштейну | |
| 23 | 6***0 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 24 | 6***1 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 25 | 6***0 | Шайба штока цилиндра гидроусилителя руля | |
| 26 | 6***7 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 27 | 3***9 | Оболочка защитная | |
| 28 | 4***3 | Скоба | |
| 29 | 6***Б | Муфта | |
| 30 | 3***2 | Кронштейн крепления шлангов | |
| 31 | 6***6 | Хомут | |
| 32 | 3***9 | Скоба | |
| 33 | 4***5 | Уплотнитель цилиндра гидроусилителя руля | |
| 34 | 4***8 | Накладка | |
| 35 | 4***7 | Поясок | |
| 37 | 2***9 | Болт М6-6gх50 ОСТ 37.001.122-96 | |
| 38 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 39 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 40 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 41 | 4***2 | Болт М12х35 | |
| 42 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 43 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 44 | 2***1 | Гайка М12-8-016 СТП 37.102.1195-97 | |
| 45 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 46 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 47 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 48 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 49 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 50 | 2***2 | Шайба 24Л ОСТ 37.001.115-75 | |
| 51 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 53 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 54 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 55 | 4***3 | Гайка М8-6Н крепления задней подушки подвески двигателя | |
| 56 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 60 | 3***0 | Шланг сливной | |
| 61 | 0***0 | Хомут 12-22 ТО17-9-20-98 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
