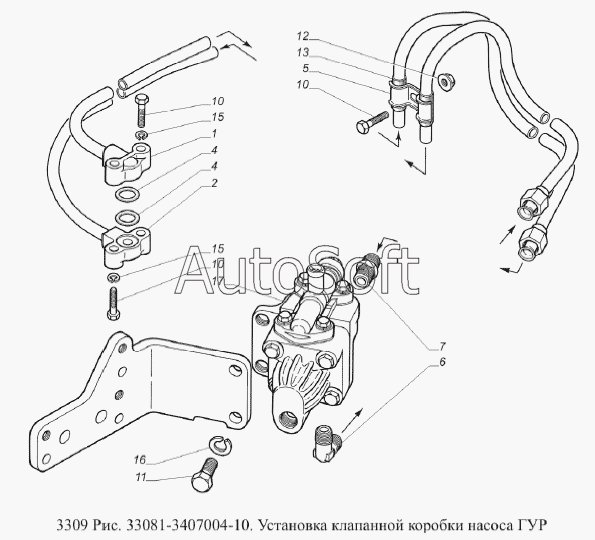

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка клапанной коробки насоса ГУР
/91.gif)
1
2
4
4
5
6
7
10
10
10
11
12
13
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Трубка нагнетательная гидроусилителя руля | |
| 2 | 3***8 | Трубка всасывающая гидроусилителя руля | |
| 4 | 5***7 | Кольцо | |
| 5 | 5***1 | Скоба двойная | |
| 6 | 4***0 | Штуцер угловой | |
| 7 | 4***8 | Штуцер прямой | |
| 10 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Болт М12-6gх28 ОСТ 37.001.123-96 | |
| 12 | 4***9 | Гайка М8 | |
| 13 | 6***6 | Трубка защитная крепления трубопроводов | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 16 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 17 | Ш***0 | Коробка клапанная насоса ГУР |
