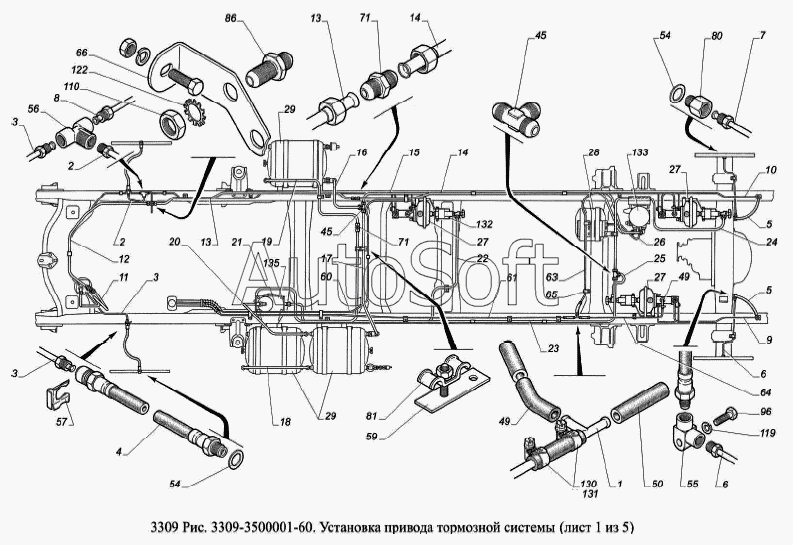

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка привода тормозной системы
/95.gif)
1
2
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
45
45
49
49
50
54
54
55
56
57
59
60
61
63
64
65
66
71
71
80
81
86
96
110
119
122
130
131
131
130
132
133
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Тройник в сборе | |
| 2 | 3***0 | Трубка от тройника к шлангу правого переднего тормоза | |
| 3 | 3***0 | Трубка от тройника к шлангу левого переднего тормоза | |
| 4 | 3***5 | Шланг гибкий тормозов | |
| 5 | 3***0 | Шланг гибкий тормозов | |
| 6 | 3***5 | Трубка от муфты соединительной к левому заднему тормозу | |
| 7 | 3***0 | Трубка от муфты соединительной к правому заднему тормозу | |
| 8 | 3***0 | Трубка от усилителя к тройнику передних тормозов | |
| 9 | 3***0 | Трубка от главного цилиндра заднего левого тормоза к шлангу | |
| 10 | 3***8 | Трубка от главного цилиндра заднего правого тормоза к шлангу | |
| 11 | 3***6 | Трубка от компрессора к соединительной муфте | |
| 12 | 3***6 | Трубка от муфты к муфте | |
| 13 | 3***0 | Трубка от соединительной муфты к соединительной муфте | |
| 14 | 3***0 | Трубка от соединительной муфты к воздухоосушителю | |
| 15 | 3***2 | Трубка от воздухоосушителя к тройнику воздушных баллонов | |
| 16 | 3***6 | Трубка от тройника к воздушному баллону передних тормозов | |
| 17 | 3***0 | Трубка от тройника к воздушному баллону задних тормозов | |
| 18 | 3***6 | Трубка соединительная воздушных баллонов | |
| 19 | 3***0 | Трубка от воздушного баллона передних тормозов к соединительной муфте | |
| 20 | 3***4 | Трубка от левого баллона к крану | |
| 21 | 3***8 | Трубка от соединительной муфты к нижней секции тормозного крана | |
| 22 | 3***0 | Трубка от нижней секции тормозного крана к пневмоусилителю передних тормозов | |
| 23 | 3***2 | Трубка от верхней секции тормозного крана к тройнику | |
| 24 | 3***0 | Трубка к пневмоусилителю заднего правого тормоза | |
| 25 | 3***2 | Трубка к пневмоусилителю заднего левого тормоза | |
| 26 | 3***4 | Трубка от воздухоосушителя к регенерационному баллону | |
| 27 | 3***9 | Усилитель пневматический с главным цилиндром | |
| 28 | 3***5 | Баллон воздушный тормозов | |
| 29 | 4***0 | Баллон воздушный | |
| 30 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 31 | 4***6 | Хомут | |
| 32 | 3***0 | Фильтр воздушный пневмоусилителя тормозов | |
| 33 | 4***0 | Клапан обратный | |
| 34 | 6***6 | Колпачок | |
| 38 | 2***9 | Гайка М10х1-6Н | |
| 39 | 2***9 | Болт М8-6gх55 | |
| 40 | 2***9 | Шайба 8,4 | |
| 41 | 2***9 | Шайба 10 | |
| 42 | 2***9 | Пробка М22х1,5х10 | |
| 43 | 2***9 | Скоба | |
| 44 | 2***9 | Скоба | |
| 45 | 2***П | Тройник М18х1,5 | |
| 46 | 2***9 | Штуцер переходный датчика давления масла | |
| 47 | 2***П | Штуцер К1/4" датчиков давления масла | |
| 48 | 2***9 | Штуцер К1/4 | |
| 49 | 5***0 | Шланг резиновый | |
| 50 | 2***0 | Шланг резиновый | |
| 51 | 6***5 | Скоба крепления трубки | |
| 52 | 6***9 | Оболочка защитная шланга | |
| 54 | 5***3 | Трубка | |
| 55 | 3***3 | Муфта соединительная | |
| 56 | 2***1 | Тройник трубопроводов | |
| 57 | 2***2 | Скоба крепления шланга | |
| 58 | 2***6 | Втулка защитная | |
| 59 | 3***9 | Кронштейн | |
| 60 | 3***4 | Трубка от шланга дополнительного бачка к главному цилиндру передних тормозов | |
| 61 | 3***6 | Трубка от шланга дополнительного бачка к тройнику | |
| 62 | 4***0 | Штуцер | |
| 63 | 3***4 | Трубка от тройника к главному цилиндру заднего правого тормоза | |
| 64 | 3***6 | Трубка от тройника к главному цилиндру заднего левого тормоза | |
| 65 | 5***6 | Скоба двойная | |
| 66 | 3***5 | Кронштейн шлангов верхний | |
| 67 | 3***6 | Штуцер | |
| 68 | 4***8 | Тройник | |
| 69 | 4***7 | Тройник клапана | |
| 70 | 4***9 | Тройник | |
| 71 | 4***4 | Муфта | |
| 72 | 3***7 | Кронштейн пневмоусилителя тормозов | |
| 73 | 3***5 | Кронштейн модулятора | |
| 74 | 3***7 | Кронштейн воздухоосушителя | |
| 75 | 3***2 | Штуцер | |
| 76 | 3***0 | Кронштейн воздушного баллона | |
| 77 | 3***2 | Кронштейн крепления вакуумного баллона передний | |
| 78 | 3***7 | Кронштейн крепления тормозного крана | |
| 79 | 6***7 | Штуцер | |
| 80 | 2***2 | Штуцер соединительный | |
| 81 | 5***1 | Скоба двойная | |
| 83 | 5***1 | Прокладка | |
| 84 | 5***4 | Штуцер отбора воздуха | |
| 85 | 4***0 | Штуцер угловой | |
| 86 | 4***0 | Переходник | |
| 87 | 4***5 | Болт М12х1,5х30 | |
| 94 | 2***9 | Болт М8-6gх70 | |
| 95 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 96 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 97 | 2***9 | Болт М8х12 | |
| 98 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 99 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 100 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 101 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 102 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 103 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 104 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 107 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 108 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 109 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 110 | 2***9 | Гайка М18х1,5-6Н | |
| 112 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 113 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 114 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 115 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 116 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 117 | 2***9 | Шайба 10 стопорная | |
| 118 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 119 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 120 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 121 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 122 | 2***9 | Шайба 18 | |
| 124 | Г***2 | Краник ПП6-1 | |
| 125 | Г***А | Краник | |
| 126 | 3***0 | Датчик давления масла 3902.3829 | |
| 127 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 130 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 130 | Т***2 | Хомут 12-22 | |
| 131 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 131 | Т***2 | Хомут 12-22 | |
| 132 | В***8 | Модулятор | |
| 133 | 1***0 | Воздухоосушитель | |
| 134 | 3***0 | Шумоглушитель | |
| 135 | 1***8 | Кран тормозной двухсекционный с рычагом (4301-3514008) (покупная деталь) | |
| 136 | 1***1 | Клапан контрольного вывода | |
| 138 | 2***0 | Датчик включения стояночного тормоза 2702.3829 | |
| 139 | 7***1 | Выключатель пневматический сигнала торможения ДЕ-Т | |
| 142 | 8***4 | Шайба | |
| 143 | 7***9 | Кольцо уплотнительное |
