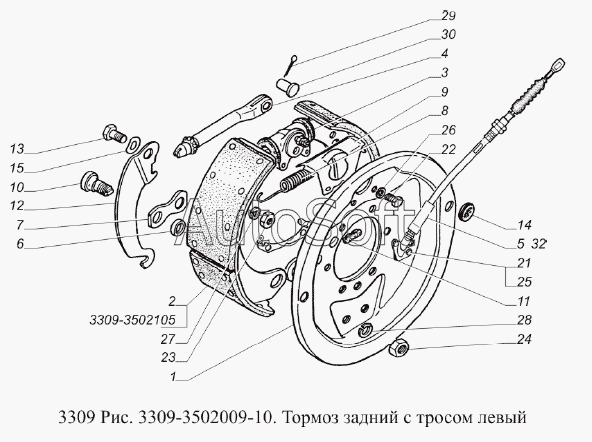

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Тормоз задний с тросом левый
/101.gif)
1
2
3
4
5
32
6
7
8
9
10
11
12
13
14
15
21
22
23
24
25
26
27
28
29
30
32
5
3309-3502105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3309-3502105 | 3***5 | Накладка | |
| 1 | 3***0 | Щит заднего тормоза левый | |
| 2 | 3***0 | Колодка с фрикционными накладками | |
| 3 | 3***0 | Цилиндр колесный | |
| 4 | 3***4 | Звено разжимное | |
| 5 | 3***2 | Трос задний левый | |
| 5 | 3***3 | Трос задний левый | |
| 6 | 4***1 | Втулка | |
| 7 | 4***0 | Пластина опорных пальцев | |
| 8 | 5***5 | Пружина | |
| 9 | 5***1 | Экран защитный колесного цилиндра заднего тормоза | |
| 10 | 4***8 | Палец эксцентриковый | |
| 11 | 3***4 | Заглушка | |
| 12 | 3***3 | Рычаг привода левый | |
| 13 | 3***0 | Ось | |
| 14 | 5***4 | Заглушка | |
| 15 | 2***9 | Шайба 18,5 | |
| 21 | 2***9 | Болт М8-6gх14 | |
| 22 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 23 | 2***9 | Гайка М14-6Н | |
| 24 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 25 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 26 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 29 | 2***9 | Шплинт 4х25 | |
| 30 | 4***9 | Палец 14х25 | |
| 32 | 3***2 | Трос задний левый | |
| 32 | 3***3 | Трос задний левый |
