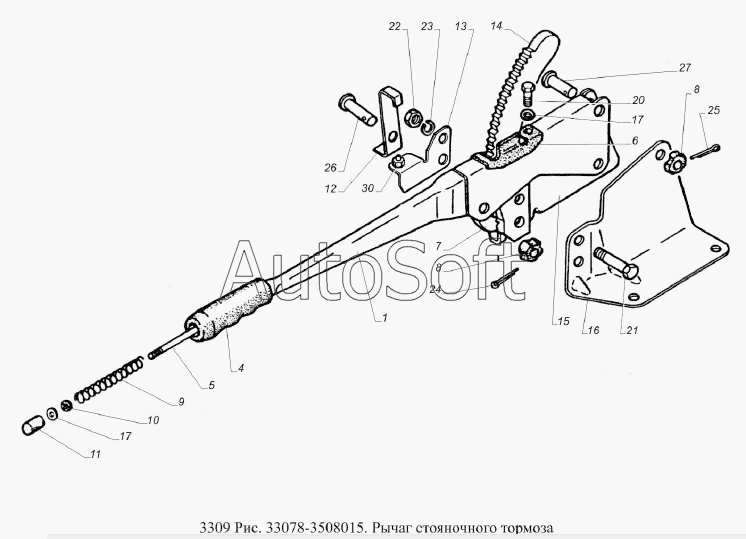

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Рычаг стояночного тормоза
/111.gif)
1
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
20
21
22
23
24
25
26
27
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Рычаг с усилителем | |
| 4 | 3***5 | Ручка рычага привода стояночного тормоза | |
| 5 | 4***8 | Тяга собачки | |
| 6 | 4***9 | Ограничитель колебаний рычага | |
| 7 | 4***0 | Собачка | |
| 8 | 4***5 | Шайба | |
| 9 | 3***6 | Пружина тяги собачки рычага привода стояночного тормоза | |
| 10 | 3***5 | Шайба опорная кнопки | |
| 11 | 4***9 | Кнопка рычага привода стояночного тормоза | |
| 12 | 3***5 | Упор выключателя | |
| 13 | 3***8 | Кронштейн включателя сигнализатора | |
| 14 | 3***8 | Сектор рычага | |
| 15 | 3***3 | Кронштейн правый | |
| 16 | 3***4 | Кронштейн левый | |
| 17 | 2***9 | Шайба 6 | |
| 20 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 23 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 24 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 25 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 26 | 2***9 | Палец 10х30 | |
| 27 | 2***9 | Палец 12х35 | |
| 30 | В***0 | Включатель контрольной лампы ручного тормоза ВК409 |
