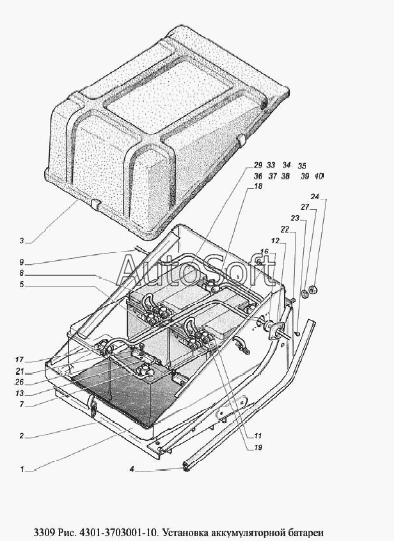

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка аккумуляторной батареи
/120.gif)
1
2
3
4
5
6
7
8
9
11
12
13
16
17
18
19
21
22
23
24
26
27
29
33
34
35
36
37
38
39
40
33
29
34
35
36
37
38
39
40
34
29
33
35
36
37
38
39
40
35
29
33
34
36
37
38
39
40
36
29
33
34
35
37
38
39
40
37
29
33
34
35
36
38
39
40
38
29
33
34
35
36
37
39
40
39
29
33
34
35
36
37
38
40
40
29
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Основание аккумуляторных батарей | |
| 2 | 3***8 | Кронштейн крепления основания | |
| 3 | 4***6 | Крышка аккумуляторных батарей в сборе | |
| 4 | 3***1 | Кант кронштейна основания | |
| 5 | 4***0 | Провод | |
| 6 | 4***0 | Провод | |
| 7 | 4***0 | Провод | |
| 8 | 4***0 | Провод | |
| 9 | 3***0 | Провод от аккумуляторной батареи к выключателю батарей | |
| 11 | 2***6 | Болт М8-6gх30 | |
| 12 | 1***6 | Обойма уплотнителя пучка проводов | |
| 13 | 3***6 | Планка крепления аккумуляторной батареи | |
| 16 | 2***3 | Уплотнитель | |
| 17 | 3***0 | Наконечник | |
| 18 | 3***0 | Наконечник | |
| 19 | 4***6 | Гайка М8 | |
| 21 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 23 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 24 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 29 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 29 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 29 | 3***4 | Батарея 6СТ-55А | |
| 29 | 3***5 | Батарея 6СТ-55А | |
| 29 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 29 | 3***7 | Батарея 6СТ-55А | |
| 29 | 3***8 | Батарея 6СТ-55А | |
| 29 | Ж***4 | Батарея 6СТ-55А73 | |
| 29 | Н***5 | Батарея 6СТ-55ПМА | |
| 33 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 33 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 33 | 3***4 | Батарея 6СТ-55А | |
| 33 | 3***5 | Батарея 6СТ-55А | |
| 33 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 33 | 3***7 | Батарея 6СТ-55А | |
| 33 | 3***8 | Батарея 6СТ-55А | |
| 33 | Ж***4 | Батарея 6СТ-55А73 | |
| 33 | Н***5 | Батарея 6СТ-55ПМА | |
| 34 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 34 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 34 | 3***4 | Батарея 6СТ-55А | |
| 34 | 3***5 | Батарея 6СТ-55А | |
| 34 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 34 | 3***7 | Батарея 6СТ-55А | |
| 34 | 3***8 | Батарея 6СТ-55А | |
| 34 | Ж***4 | Батарея 6СТ-55А73 | |
| 34 | Н***5 | Батарея 6СТ-55ПМА | |
| 35 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 35 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 35 | 3***4 | Батарея 6СТ-55А | |
| 35 | 3***5 | Батарея 6СТ-55А | |
| 35 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 35 | 3***7 | Батарея 6СТ-55А | |
| 35 | 3***8 | Батарея 6СТ-55А | |
| 35 | Ж***4 | Батарея 6СТ-55А73 | |
| 35 | Н***5 | Батарея 6СТ-55ПМА | |
| 36 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 36 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 36 | 3***4 | Батарея 6СТ-55А | |
| 36 | 3***5 | Батарея 6СТ-55А | |
| 36 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 36 | 3***7 | Батарея 6СТ-55А | |
| 36 | 3***8 | Батарея 6СТ-55А | |
| 36 | Ж***4 | Батарея 6СТ-55А73 | |
| 36 | Н***5 | Батарея 6СТ-55ПМА | |
| 37 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 37 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 37 | 3***4 | Батарея 6СТ-55А | |
| 37 | 3***5 | Батарея 6СТ-55А | |
| 37 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 37 | 3***7 | Батарея 6СТ-55А | |
| 37 | 3***8 | Батарея 6СТ-55А | |
| 37 | Ж***4 | Батарея 6СТ-55А73 | |
| 37 | Н***5 | Батарея 6СТ-55ПМА | |
| 38 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 38 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 38 | 3***4 | Батарея 6СТ-55А | |
| 38 | 3***5 | Батарея 6СТ-55А | |
| 38 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 38 | 3***7 | Батарея 6СТ-55А | |
| 38 | 3***8 | Батарея 6СТ-55А | |
| 38 | Ж***4 | Батарея 6СТ-55А73 | |
| 38 | Н***5 | Батарея 6СТ-55ПМА | |
| 39 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 39 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 39 | 3***4 | Батарея 6СТ-55А | |
| 39 | 3***5 | Батарея 6СТ-55А | |
| 39 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 39 | 3***7 | Батарея 6СТ-55А | |
| 39 | 3***8 | Батарея 6СТ-55А | |
| 39 | Ж***4 | Батарея 6СТ-55А73 | |
| 39 | Н***5 | Батарея 6СТ-55ПМА | |
| 40 | 3***2 | Батарея 6СТ-55АЛ ТУ16-97ИЛАЕ.563412.017-12ТУ | |
| 40 | 3***3 | Батарея 6СТ-55А1 ТУ 16-ЖУЦИ.563412.006ТУ | |
| 40 | 3***4 | Батарея 6СТ-55А | |
| 40 | 3***5 | Батарея 6СТ-55А | |
| 40 | 3***6 | Батарея 6СТ-55 Титан ТУ 3481-002-51760155-01 | |
| 40 | 3***7 | Батарея 6СТ-55А | |
| 40 | 3***8 | Батарея 6СТ-55А | |
| 40 | Ж***4 | Батарея 6СТ-55А73 | |
| 40 | Н***5 | Батарея 6СТ-55ПМА |
