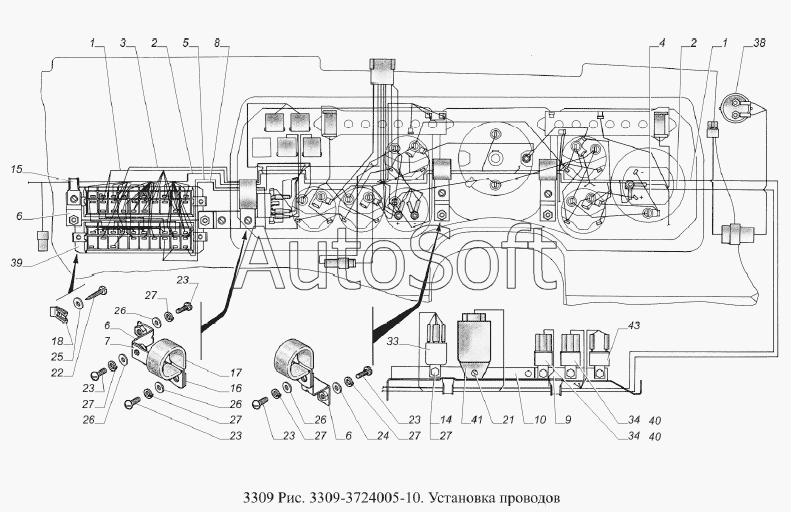

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка проводов
/131.gif)
1
1
2
2
3
4
5
6
6
6
7
8
9
10
14
15
16
17
18
21
22
23
23
23
23
23
24
25
26
26
26
26
27
27
27
27
27
27
33
34
40
38
39
40
34
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Жгут проводов левый | |
| 2 | 3***0 | Жгут проводов правый | |
| 3 | 3***0 | Провод освещения приборов | |
| 4 | 3***1 | Провода минусовые приборов | |
| 5 | 3***1 | Провода питания приборов | |
| 6 | 4***0 | Кронштейн в сборе | |
| 7 | 3***2 | Пластина с гайкой | |
| 8 | 4***1 | Жгут проводов стеклоочистителя в сборе | |
| 9 | 4***9 | Кронштейн крепления реле | |
| 10 | 3***0 | Кронштейн реле блокировки стартера | |
| 14 | 4***0 | Болт М5х12 | |
| 15 | 2***9 | Скоба 20 | |
| 16 | 2***9 | Скоба 34 | |
| 17 | 4***0 | Трубка защитная | |
| 18 | 3***0 | Гайка специальная | |
| 21 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 22 | 2***9 | Винт 4х25 ОСТ 37.001.188-81 | |
| 23 | 2***9 | Винт М5-6gх14 | |
| 24 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 25 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 26 | 4***4 | Шайба 5 | |
| 27 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 33 | 7***0 | Реле 738.3747-20 ТУ 37.469.023-97 | |
| 34 | 8***0 | Реле 861.3747000 ТУ 37.459.158-93 | |
| 34 | 9***0 | Реле 901.3747000 ТУ 37.003.1418-94 | |
| 38 | 1***1 | Розетка штепсельная 47К-О ТУ 2491-003-03964945-93 | |
| 39 | П***2 | Блок предохранителей ПР121 | |
| 40 | 8***0 | Реле 861.3747000 ТУ 37.459.158-93 | |
| 40 | 9***0 | Реле 901.3747000 ТУ 37.003.1418-94 | |
| 41 | 7***1 | Реле блокировки стартера | |
| 43 | 7***0 | Сигнализатор звуковой 733.3747-10 |
