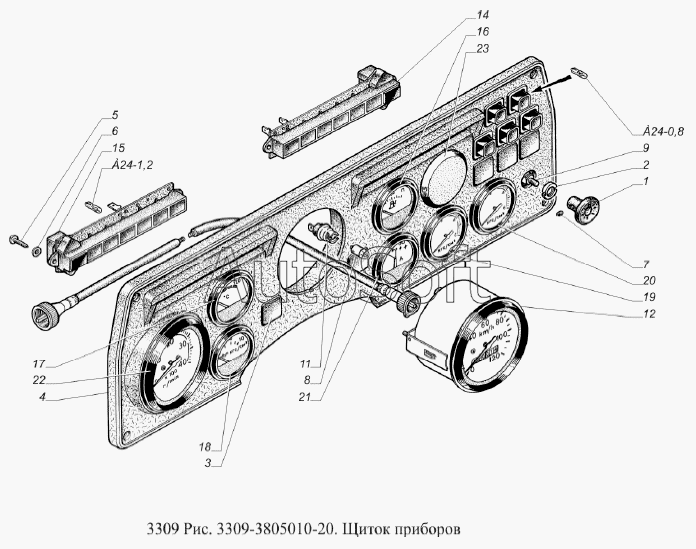

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Щиток приборов
/134.gif)
1
2
3
4
5
6
7
8
9
11
12
14
15
16
17
18
19
20
21
22
23
А24-0,8
А24-1,2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А24-0,8 | А***8 | Лампа | |
| А24-1,2 | А***2 | Лампа ГОСТ 2023.1-88 | |
| 1 | 3***1 | Ручка переключателя освещения в сборе | |
| 2 | 5***6 | Гайка М12 | |
| 3 | 4***0 | Заглушка | |
| 4 | 3***0 | Облицовка комбинации приборов | |
| 5 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 6 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 7 | 2***9 | Винт М3х4 ГОСТ 1477-84 | |
| 8 | 3***7 | Лампа А24-1 | |
| 9 | 5***0 | Переключатель освещения 531.3709 ТУ 37.462.027-99 | |
| 11 | Л***9 | Патрон ламп | |
| 12 | 1***0 | Спидометр (покупное изделие) | |
| 14 | 2***2 | Блок контрольных ламп правый | |
| 15 | 2***1 | Блок контрольных ламп левый | |
| 16 | 3***0 | Приемник указателя уровня топлива | |
| 17 | 3***0 | Приемник указателя температуры 36.3807 | |
| 18 | 3***0 | Приемник указателя давления | |
| 19 | 3***0 | Указатель давления воздуха в переднем контуре тормозов 3452.3810 | |
| 20 | ***0 | Указатель давления воздуха в заднем контуре тормозов 3462.3810 | |
| 21 | А***0 | Указатель тока АП110Б | |
| 22 | 2***0 | Тахометр 2511.3813 ТУ 37.003.1251-85 | |
| 23 | 3***4 | Заглушка |
