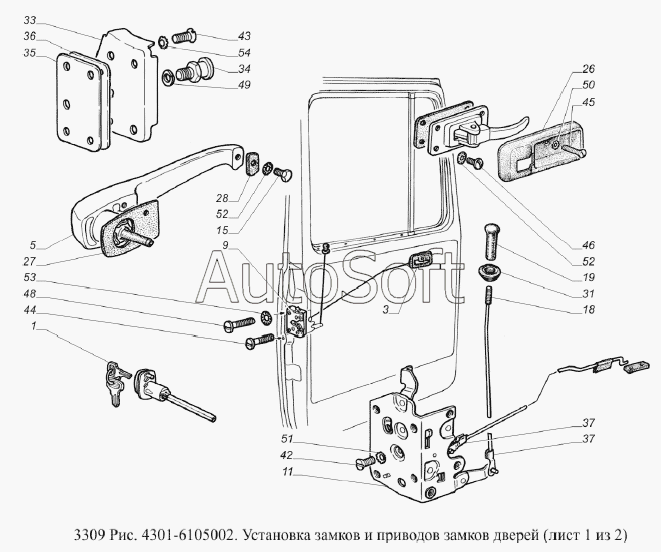

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка замков и приводов замков двери
/166.gif)
1
3
5
9
11
15
18
19
26
27
28
31
33
34
35
36
37
37
42
43
44
45
46
48
49
50
51
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Выключатель замка двери с ключами | |
| 2 | 3***8 | Привод с тягой правый | |
| 3 | 3***9 | Привод с тягой левый | |
| 4 | 4***0 | Выключатель замка двери | |
| 5 | 4***1 | Ручка двери наружная в сборе | |
| 8 | 4***4 | Механизм запорный замка правый | |
| 9 | 4***5 | Механизм запорный замка левый | |
| 10 | 4***6 | Механизм рычажный замка правый | |
| 11 | 4***7 | Механизм рычажный замка левый | |
| 15 | 2***9 | Болт М5-6gх9 | |
| 18 | 4***0 | Тяга выключения замка двери | |
| 19 | 4***4 | Наконечник тяги выключения замка двери | |
| 25 | 4***8 | Розетка внутреннего привода правая | |
| 26 | 4***9 | Розетка внутреннего привода левая | |
| 27 | 4***2 | Прокладка наружной ручки двери большая | |
| 28 | 4***2 | Прокладка наружной ручки двери малая | |
| 31 | 4***4 | Втулка наконечника тяги выключения замка | |
| 32 | 4***0 | Фиксатор замка двери правый | |
| 33 | 4***1 | Фиксатор замка двери левый | |
| 34 | 4***4 | Шип фиксатора | |
| 35 | 4***0 | Прокладка регулировочная | |
| 36 | 4***2 | Прокладка регулировочная | |
| 37 | 2***2 | Зажим тяги | |
| 42 | 2***9 | Винт М6-6gх12 ОСТ 37.001.125-81 | |
| 43 | 2***9 | Винт М8х1-6gх18 ОСТ 37.001.125-81 | |
| 44 | 2***9 | Винт М5-6gх22 ОСТ 37.001.128-96 | |
| 45 | 2***9 | Винт М6-6gх25 | |
| 46 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 48 | 2***9 | Винт М6-6gх30 ОСТ 37.001.130-81 | |
| 49 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 50 | 2***9 | Шайба 2-5 ОСТ 37.001.147-75 | |
| 51 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 52 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 53 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 54 | 2***9 | Шайба 2-8 ОСТ 37.001.147-75 |
