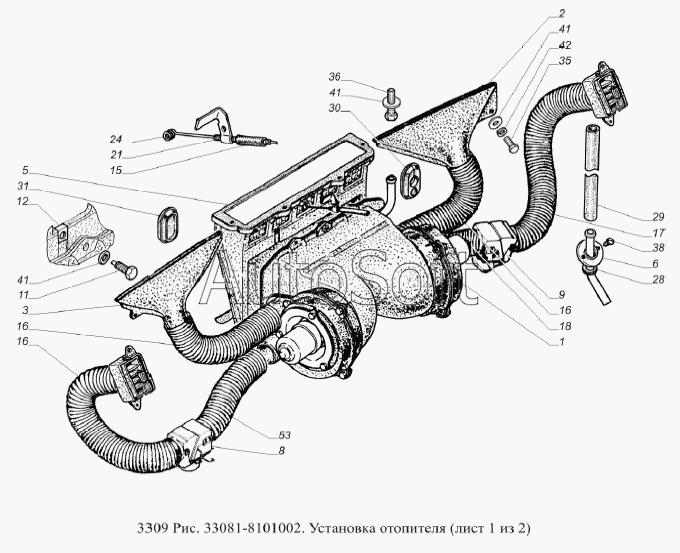

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка отопителя
/180.gif)
31
21
24
28
29
30
35
36
38
41
41
41
42
53
11
2
3
5
6
8
9
1
12
15
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Отопитель | |
| 2 | 4***0 | Патрубок правый | |
| 3 | 4***1 | Патрубок левый | |
| 4 | 4***0 | Привод вентиляции и отопления кабины в сборе | |
| 5 | 4***0 | Короб воздухозаборника в сборе | |
| 6 | 4***5 | Труба сливная нижняя с обоймой | |
| 8 | 3***6 | Распределитель | |
| 9 | 3***2 | Распределитель правый | |
| 10 | 2***9 | Болт М5-6gх9 | |
| 11 | 2***9 | Болт М6-6gх25 | |
| 12 | 2***2 | Гайка М6 | |
| 13 | 5***Б | Оболочка тяги крана | |
| 14 | 2***8 | Зажим оболочки | |
| 15 | 2***8 | Трубка защитная оболочки тяги заслонки воздухопритока | |
| 16 | 3***0 | Шланг патрубка | |
| 17 | 4***3 | Шланг патрубка | |
| 18 | 2***1 | Шланг | |
| 19 | 4***6 | Ручка привода | |
| 20 | 4***1 | Облицовка привода | |
| 21 | 4***6 | Оболочка тяги заслонки воздухопритока | |
| 22 | 3***4 | Тяга заслонки воздухопритока правая | |
| 23 | 3***6 | Тяга крана отопителя | |
| 24 | 3***8 | Тяга заслонки отопителя | |
| 27 | 3***0 | Трубка защитная оболочки тяги крана | |
| 28 | 4***4 | Уплотнитель обоймы | |
| 29 | 4***4 | Шланг отопителя отводящий | |
| 30 | 4***3 | Уплотнитель | |
| 31 | 3***6 | Втулка уплотнительная | |
| 32 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 35 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 36 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 38 | 4***6 | Винт 4х12 | |
| 39 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 41 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 42 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 53 | 3***0 | Шланг патрубка |
