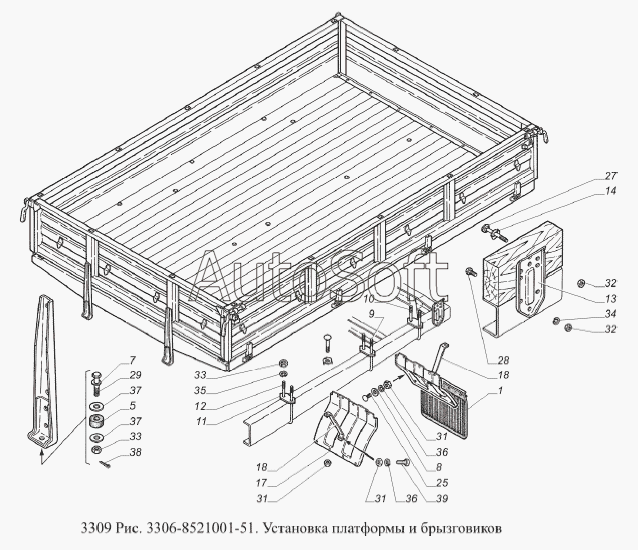

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка платформы и брызговиков
/213.gif)
25
39
38
37
37
36
36
35
34
33
33
32
32
29
28
27
1
18
18
17
14
13
12
11
10
9
8
7
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Брызговик заднего колеса в сборе | |
| 5 | 1***1 | Подушка стойки стабилизатора нижняя | |
| 7 | 2***9 | Шайба 12 | |
| 8 | 2***9 | Шайба 12,5 | |
| 9 | 5***4 | Стремянка задняя | |
| 10 | 9***0 | Стремянка задняя | |
| 11 | 5***2 | Накладка стремянки | |
| 12 | 5***4 | Стремянка средняя | |
| 13 | 3***0 | Кронштейн крепления платформы | |
| 14 | 9***А | Шайба специальная | |
| 17 | 3***4 | Брызговик заднего колеса | |
| 18 | 3***6 | Кронштейн брызговика | |
| 25 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 27 | 2***9 | Болт М10-6gх90 ОСТ 37.001.106-75 | |
| 28 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 29 | 2***9 | Болт 2М12х1,25-6gх70 ОСТ 37.001.123-96 | |
| 32 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 33 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 34 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 35 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 36 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 37 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Шплинт 3,2х25 ОСТ 37.001.171-93 | |
| 39 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
