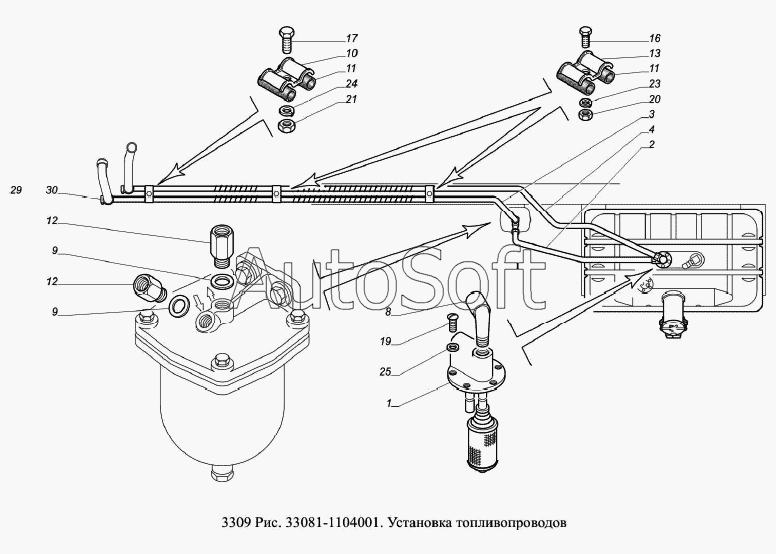

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (2008). Установка топливопроводов
/7.gif)
1
2
3
4
8
9
9
10
11
11
12
12
13
16
17
19
20
21
23
24
25
29
30
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Фланец забора и слива топлива с фильтром | |
| 2 | 3***1 | Трубка от бака к фильтру грубой очистки топлива | |
| 3 | 3***1 | Трубка от фильтра грубой очистки к двигателю | |
| 4 | 3***2 | Трубка сливная от двигателя | |
| 8 | 2***9 | Штуцер угловой | |
| 9 | 4***1 | Прокладка | |
| 10 | 3***6 | Скоба двойная крепления трубки | |
| 11 | 6***6 | Трубка защитная крепления трубопроводов | |
| 12 | 4***4 | Штуцер | |
| 13 | 5***1 | Скоба двойная | |
| 16 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 19 | 4***0 | Винт М5-6g12 | |
| 20 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 21 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 24 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 25 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 29 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 29 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 30 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 30 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
