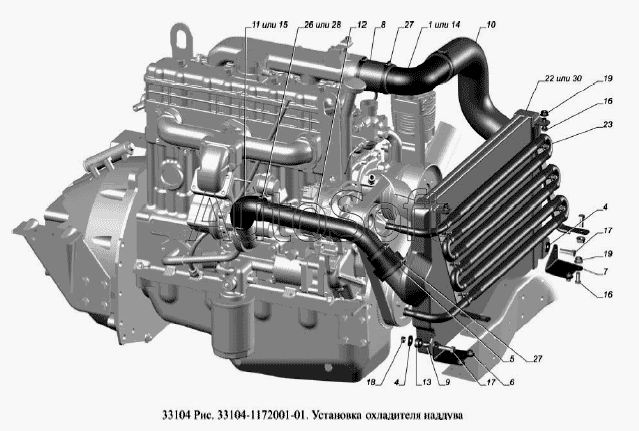

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка охладителя наддува
/15.gif)
1
14
4
4
4
5
6
7
8
9
10
11
15
12
13
14
1
15
11
16
16
17
17
18
19
19
22
30
23
26
28
27
27
28
26
30
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Патрубок верхний | |
| 1 | 3***1 | Патрубок | |
| 4 | 2***9 | Шайба 8,5 | |
| 5 | 5***1 | Муфта резиновая | |
| 6 | 3***2 | Кронштейн правый | |
| 7 | 3***3 | Кронштейн левый | |
| 8 | 3***0 | Шланг соединительный | |
| 9 | 5***1 | Втулка | |
| 10 | 3***1 | Шланг угловой | |
| 11 | 3***7 | Шланг угловой | |
| 11 | 3***1 | Шланг силиконовый угловой | |
| 12 | 3***1 | Труба нагнетательная | |
| 13 | 2***5 | Подушка | |
| 14 | 3***8 | Патрубок верхний | |
| 14 | 3***1 | Патрубок | |
| 15 | 3***7 | Шланг угловой | |
| 15 | 3***1 | Шланг силиконовый угловой | |
| 16 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 19 | 4***9 | Гайка М6-6Н | |
| 22 | А***0 | Охладитель наддува | |
| 22 | Л***2 | Охладитель | |
| 23 | 3***0 | Радиатор масляный с кронштейнами | |
| 26 | 4***4 | Хомут 50-62 | |
| 26 | 4***5 | Хомут 50-70 | |
| 27 | 4***8 | Хомут 70-90 | |
| 28 | 4***4 | Хомут 50-62 | |
| 28 | 4***5 | Хомут 50-70 | |
| 30 | А***0 | Охладитель наддува | |
| 30 | Л***2 | Охладитель |
