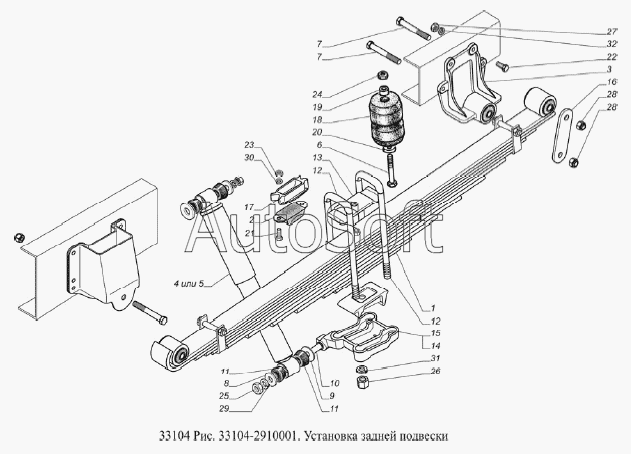

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка задней подвески
/70.gif)
1
2
3
4
5
5
4
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Рессора задняя в сборе | |
| 2 | 5***2 | Буфер задней рессоры в сборе | |
| 3 | 3***2 | Кронштейн рессоры задний с шарниром | |
| 4 | 3***6 | Амортизатор задней подвески | |
| 4 | 4***6 | Амортизатор задней подвески | |
| 5 | 3***6 | Амортизатор задней подвески | |
| 5 | 4***6 | Амортизатор задней подвески | |
| 6 | 2***9 | Болт М12х1,25-6gх38 | |
| 7 | 2***9 | Болт М16х1,5-6gх115 | |
| 8 | 2***9 | Шайба 14,5 | |
| 9 | 2***9 | Шайба 19,5 | |
| 10 | 5***А | Палец крепления амортизатора верхний | |
| 11 | 5***6 | Втулка проушины амортизатора передней подвески | |
| 12 | 3***8 | Стремянка | |
| 13 | 5***2 | Накладка задней рессоры | |
| 14 | 3***0 | Подкладка задней подвески правая | |
| 15 | 3***0 | Подкладка задней подвески левая | |
| 16 | 3***6 | Серьга | |
| 17 | 5***0 | Прокладка буфера | |
| 18 | 1***2 | Буфер передней рессоры | |
| 19 | 1***6 | Втулка буфера | |
| 20 | 1***8 | Шайба | |
| 21 | 2***9 | Болт М10-6gх60 | |
| 22 | 4***4 | Болт М14х1,5-6gх35 | |
| 23 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 26 | 4***5 | Гайка М20х1,5-6Н | |
| 27 | 4***9 | Гайка М14х 1,5-4Н5Н | |
| 28 | 4***4 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 29 | 2***2 | Шайба 14Л ОСТ 37.001.115-75 | |
| 30 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 31 | 2***2 | Шайба 20.ОТ ОСТ 37.001.115-75 | |
| 32 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
