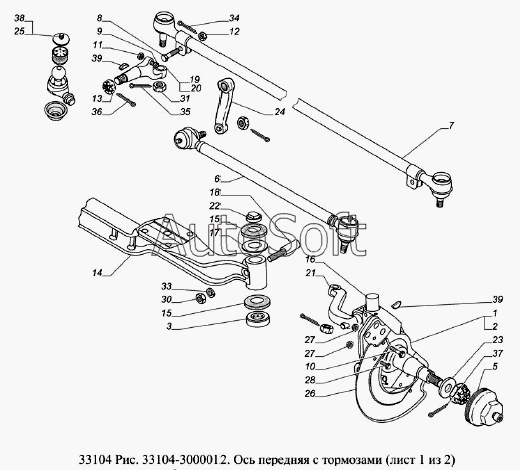

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Ось передняя с тормозами
/75.gif)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
30
31
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Кулак поворотный правый в сборе | |
| 2 | 3***3 | Кулак поворотный левый в сборе | |
| 3 | 3***2 | Подшипник упорный с защитным колпаком | |
| 4 | 3***0 | Ступица переднего колеса с тормозным диском и подшипниками | |
| 5 | 3***3 | Колпак ступицы переднего колеса | |
| 6 | 3***2 | Тяга продольная рулевая | |
| 7 | 3***1 | Тяга поперечная рулевая | |
| 8 | 2***9 | Болт М10х1-6gх38 | |
| 9 | 2***9 | Болт М10х1-6gх35 | |
| 10 | 5***7 | Болт фланцевый (2178579/2) | |
| 11 | 2***9 | Гайка 10х1-6Н | |
| 12 | 2***9 | Гайка М10х1-6Н | |
| 13 | 2***9 | Гайка М22х1,5-6Н | |
| 14 | 3***0 | Балка передней оси | |
| 15 | 3***8 | Манжета | |
| 16 | 3***9 | Шкворень поворотного кулака | |
| 17 | 3***2 | Шайба регулировочная | |
| 18 | 5***2 | Штифт стопорный шкворня поворотного кулака | |
| 19 | 3***0 | Рычаг рулевой трапеции правый | |
| 20 | 3***1 | Рычаг рулевой трапеции левый | |
| 21 | 3***5 | Рычаг поворотного кулака к продольной рулевой тяге | |
| 22 | 3***7 | Пробка | |
| 23 | 3***0 | Шайба упорная подшипника | |
| 24 | 3***0 | Сошка рулевого механизма | |
| 25 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 26 | 3***4 | Щит заднего тормозного механизма | |
| 27 | 4***9 | Гайка М8 | |
| 28 | 4***3 | Болт М8х30 | |
| 29 | 2***1 | Болт М16х1,5x40 | |
| 30 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 32 | 4***4 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 33 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 34 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 35 | 2***9 | Шплинт 4х25 | |
| 36 | 2***9 | Шплинт 5x36 | |
| 37 | 2***9 | Шплинт 5х40 | |
| 38 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 39 | 4***4 | Шпонка 5х9 | |
| 40 | S***3 | Тормоз дисковый пневматический правый | |
| 41 | S***4 | Тормоз дисковый пневматический левый | |
| 42 | В***9 | Камера тормозная тип 14 |
