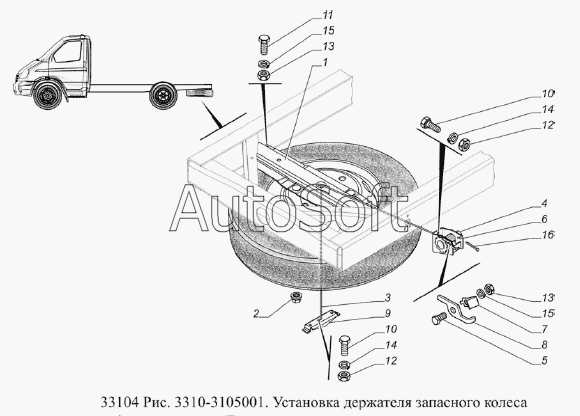

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка держателя запасного колеса
/82.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Поперечина держателя запасного колеса | |
| 2 | 3***4 | Гайка с шайбой | |
| 3 | 3***5 | Трос | |
| 4 | 3***0 | Вал | |
| 5 | 3***5 | Болт собачки | |
| 6 | 3***9 | Кронштейн держателя | |
| 7 | 3***7 | Пружина собачки | |
| 8 | 3***5 | Собачка | |
| 9 | 3***7 | Планка колеса | |
| 10 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 16 | 4***1 | Шплинт 4х63 |
