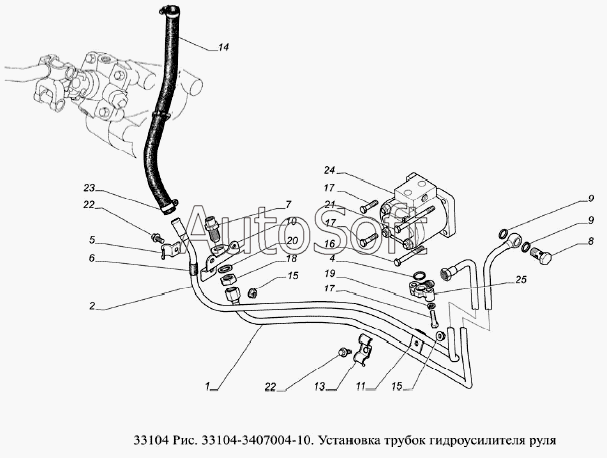

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка трубок гидроусилителя руля
/90.gif)
1
2
4
5
6
7
8
9
9
10
11
13
14
15
15
16
17
17
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубка нагнетательная | |
| 2 | 3***0 | Трубка всасывающая гидроусилителя руля | |
| 4 | 5***7 | Кольцо | |
| 5 | 6***7 | Скоба | |
| 6 | 6***6 | Трубка защитная крепления трубопроводов | |
| 7 | 3***0 | Штуцер нагнетательной магистрали | |
| 8 | 3***0 | Болт-штуцер | |
| 9 | 3***2 | Кольцо уплотнительное | |
| 10 | 3***0 | Кронштейн крепления штуцера | |
| 11 | 2***8 | Пластина | |
| 13 | 5***1 | Скоба двойная | |
| 14 | 3***4 | Шланг подводящий к электронасосу | |
| 15 | 4***9 | Гайка М8 | |
| 16 | 2***9 | Болт М8-6gх75 | |
| 17 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 18 | 2***9 | Гайка М18х1,5-6Н | |
| 19 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 20 | 2***9 | Шайба 18 | |
| 21 | 4***6 | Болт М8-6gх100 | |
| 22 | 4***7 | Болт М8-6gх16 | |
| 23 | 4***7 | Хомут 20-32 | |
| 24 | А***3 | Насос шестеренный гидроусилителя руля | |
| 25 | 3***0 | Наконечник трубки |
