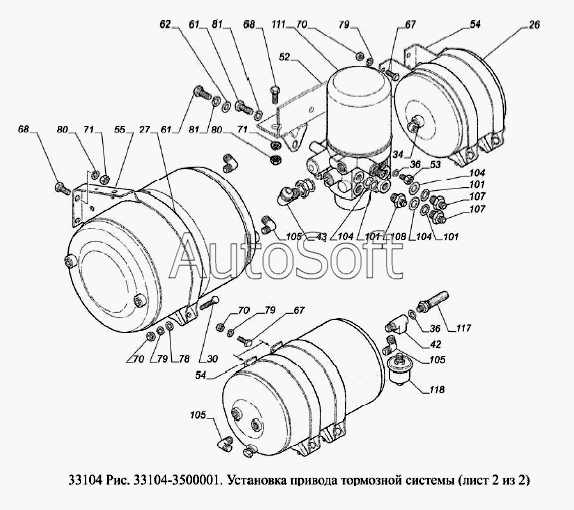

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка привода тормозной системы
/95.1.gif)
26
27
30
34
36
36
42
43
52
53
54
54
55
61
61
62
67
67
68
68
70
70
70
71
71
78
79
79
79
80
80
81
81
101
101
101
104
104
104
105
105
105
107
107
108
111
117
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Трубка от компрессора к штуцеру | |
| 2 | 3***6 | Трубка от штуцера к воздухоосушителю | |
| 3 | 3***0 | Трубка от воздухоосушителя к муфте | |
| 5 | 3***4 | Трубка от баллона к штуцеру | |
| 6 | 3***0 | Трубка от муфты к тройнику | |
| 8 | 3***4 | Трубка от баллона к тормозному крану | |
| 9 | 3***6 | Трубка от тройника к тормозному крану | |
| 10 | 3***0 | Трубка от тормозного крана к тройнику | |
| 11 | 3***4 | Трубка от тормозного крана к переднему модулятору | |
| 13 | 3***0 | Трубка от правого модулятора к левому модулятору | |
| 14 | 3***4 | Трубка от модулятора к переднему правому гибкому шлангу | |
| 15 | 3***0 | Трубка от заднего модулятора к гибкому шлангу | |
| 16 | 3***2 | Трубка от модулятора к переднему левому гибкому шлангу | |
| 18 | 3***4 | Трубка от воздухоосушителя к регенерационному баллону | |
| 19 | 3***0 | Трубка от клапана быстрого оттормаживания к правому гибкому шлангу | |
| 21 | 3***6 | Трубка от воздухоосушителя к крану стояночного тормоза | |
| 22 | 3***0 | Трубка от крана стояночного тормоза к двухмагистральному клапану | |
| 23 | 3***5 | Баллон воздушный тормозов | |
| 24 | 6***5 | Баллон воздушный в сборе | |
| 25 | 4***0 | Баллон воздушный | |
| 26 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 27 | 3***6 | Хомут воздушного баллона | |
| 28 | 3***0 | Трубка от двухмагистрального клапана к тройнику клапана быстрого оттормаживания | |
| 30 | 2***9 | Болт М8-6gх55 | |
| 31 | 2***9 | Гайка М27х1.5 | |
| 32 | 2***9 | Шайба 28 | |
| 34 | 2***П | Штуцер 1/4"-18 угловой | |
| 35 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 36 | 5***3 | Прокладка | |
| 37 | 4***2 | Прокладка уплотнительная | |
| 38 | 3***9 | Кронштейн | |
| 39 | 4***0 | Штуцер | |
| 40 | 3***3 | Кронштейн шлангов левый | |
| 41 | 3***6 | Штуцер | |
| 42 | 3***9 | Тройник | |
| 43 | 3***6 | Угольник | |
| 46 | 3***8 | Кронштейн шланга передний | |
| 47 | 3***9 | Кронштейн шланга задний | |
| 48 | 3***8 | Кронштейн | |
| 50 | 3***0 | Штуцер | |
| 51 | 3***8 | Пластина | |
| 52 | 3***7 | Кронштейн | |
| 53 | 3***2 | Штуцер | |
| 54 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 55 | 3***0 | Кронштейн воздушного баллона | |
| 57 | 3***9 | Кронштейн | |
| 58 | 4***1 | Поясок | |
| 61 | 4***5 | Болт М12х1,5х30 | |
| 62 | 2***9 | Шайба 12 | |
| 63 | 3***5 | Кронштейн шлангов правый | |
| 65 | 2***9 | Болт М8-6gх90 | |
| 66 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 67 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 68 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 70 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 71 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 72 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 73 | 2***9 | Гайка М18х1,5-6Н | |
| 74 | 2***9 | Гайка М20Х1,5-6Н | |
| 75 | 4***0 | Гайка М22х1,5-6Н | |
| 77 | 4***4 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 78 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 79 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 80 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 81 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 82 | 2***9 | Шайба 18 | |
| 83 | 2***9 | Шайба 20 | |
| 95 | 3***8 | Шланг | |
| 96 | А***2 | Модулятор | |
| 96 | В***F | Модулятор | |
| 98 | 8***4 | Штуцер | |
| 99 | 8***7 | Штуцер | |
| 100 | 8***3 | Тройник | |
| 101 | 8***3 | Шайба | |
| 102 | 8***4 | Шайба | |
| 103 | 8***2 | Тройник | |
| 104 | 8***6 | Кольцо уплотнительное | |
| 105 | 8***3 | Угольник ввертный | |
| 106 | 8***1 | Угольник фланцевый | |
| 107 | 8***6 | Штуцер | |
| 108 | 8***6 | Датчик давления воздуха 3902.3829 | |
| 109 | В***1 | Камера тормозная тип 14/16 | |
| 110 | В***2 | Камера тормозная тип 14/16 | |
| 111 | Z***0 | Модуль подготовки воздуха | |
| 112 | 7***9 | Кольцо уплотнительное | |
| 113 | 3***5 | Шланг гибкий тормозов задний | |
| 114 | 1***0 | Клапан контрольного вывода в сборе | |
| 114 | 1***1 | Клапан контрольного вывода | |
| 115 | 1***0 | Клапан двухмагистральный | |
| 117 | 6***0 | Датчик аварийного давления воздуха 6072.3829 | |
| 118 | 3***0 | Датчик давления масла 3902.3829 | |
| 119 | 3***0 | Шланг гибкий тормозов передний | |
| 120 | 1***0 | Клапан быстрого оттормаживания | |
| 121 | 3***0 | Шумоглушитель | |
| 122 | 5***1 | Тройник | |
| 123 | 8***0 | Угольник | |
| 124 | А***2 | Модулятор | |
| 124 | В***F | Модулятор | |
| 125 | 1***0 | Клапан контрольного вывода в сборе | |
| 125 | 1***1 | Клапан контрольного вывода |
