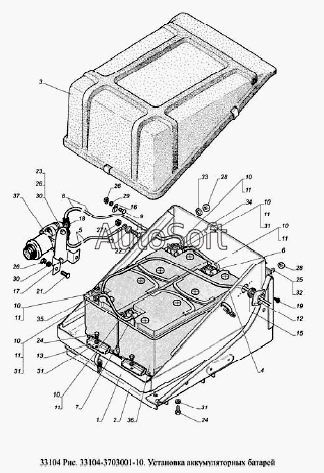

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка аккумуляторных батарей
/101.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
15
16
17
18
19
21
22
23
24
24
25
26
26
26
27
28
28
29
30
30
31
31
31
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Основание аккумуляторных батарей | |
| 2 | 3***8 | Кронштейн крепления основания | |
| 3 | 4***6 | Крышка аккумуляторных батарей в сборе | |
| 4 | 3***0 | Провод 50 к стартеру | |
| 5 | 3***5 | Провод 65 на «массу» | |
| 6 | 4***0 | Провод | |
| 7 | 4***0 | Провод | |
| 8 | 3***0 | Провод 150 | |
| 9 | 2***9 | Болт М6-6gх16 | |
| 10 | 2***6 | Болт М8-6gх30 | |
| 11 | 4***6 | Гайка М8 | |
| 12 | 1***6 | Обойма уплотнителя пучка проводов | |
| 13 | 3***6 | Планка крепления аккумуляторной батареи | |
| 15 | 2***3 | Уплотнитель | |
| 16 | 2***0 | Скоба | |
| 17 | 3***2 | Кронштейн выключателя массы | |
| 18 | 4***4 | Чехол защитный вывода стартера | |
| 19 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 21 | 2***9 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 22 | 2***9 | Болт М8-6gх25 | |
| 23 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 24 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 25 | 2***9 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 26 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 27 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 28 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 29 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 30 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 32 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 33 | 2***9 | Шайба 12 ОСТ 37.001.146-75 | |
| 34 | 3***0 | Наконечник | |
| 35 | 3***0 | Наконечник | |
| 36 | С***1 | Аккумуляторная батарея 6СТ-110А | |
| 37 | 1***0 | Выключатель батареи 1312.3737 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
