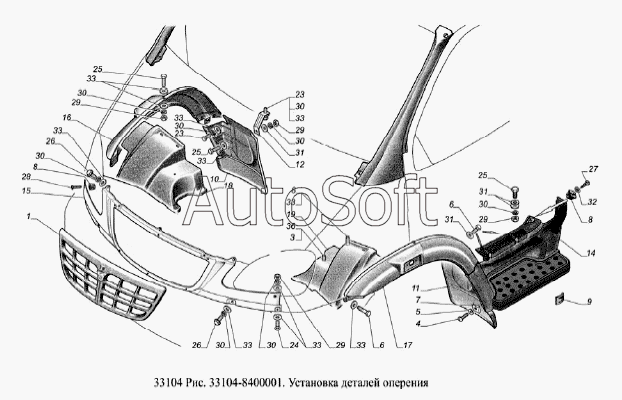

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Установка деталей оперения
/187.gif)
1
3
4
5
6
6
6
7
8
8
9
10
11
12
14
14
15
16
17
18
19
23
23
24
25
25
25
26
26
27
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
32
33
33
33
33
33
33
33
33
33
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Решетка облицовки радиатора | |
| 3 | 2***9 | Шайба 6 | |
| 4 | 4***1 | Винт 4х18 | |
| 5 | 4***3 | Шайба 4 | |
| 6 | 2***9 | Болт М8-6gх20 | |
| 7 | 2***5 | Гайка 4 | |
| 8 | 3***4 | Гайка | |
| 9 | 1***4 | Держатель декоративной накладки | |
| 10 | 3***2 | Фартук боковины передний правый | |
| 11 | 3***3 | Фартук боковины передний левый | |
| 12 | 2***8 | Держатель переднего фартука | |
| 14 | 3***2 | Накладка декоративная правая | |
| 14 | 3***3 | Накладка декоративная левая | |
| 15 | 3***2 | Панель облицовки радиатора | |
| 16 | 3***6 | Арка переднего крыла правая | |
| 17 | 3***7 | Арка переднего крыла левая | |
| 18 | 3***4 | Щиток переднего крыла правый | |
| 19 | 3***5 | Щиток переднего крыла левый | |
| 23 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 24 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 25 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 26 | 4***2 | Болт М6-6gх16 | |
| 27 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 28 | 7***8 | Винт 4х18 | |
| 29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 30 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 31 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 32 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 33 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 36 | Е***8 | Болт СпМ6х16 |
