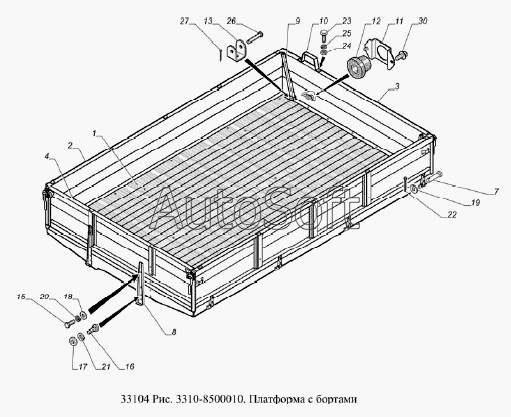

Каталог запасных частей к технике: ГАЗ-33104 Валдай Евро 3 (2008). Платформа с бортами
/196.gif)
1
2
3
4
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33104-8508007 | 3***7 | Комплект деталей каркаса тента | |
| 66-11-8504100-20 | 6***0 | Борт передний надставной | |
| 1 | 3***2 | Основание платформы | |
| 2 | 3***8 | Борт боковой | |
| 3 | 3***0 | Борт задний | |
| 4 | 3***0 | Борт передний | |
| 7 | А***Д | Ось бортовых петель | |
| 8 | 3***6 | Угольник установочный | |
| 9 | 6***6 | Стяжка | |
| 10 | 3***0 | Подножка заднего борта | |
| 11 | 5***0 | Обойма буфера заднего борта | |
| 12 | 5***2 | Буфер заднего борта | |
| 13 | 6***0 | Петля | |
| 15 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М10-6gх30 | |
| 17 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 19 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 20 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 22 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 23 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 24 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 25 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 26 | 2***9 | Палец 8х48 ОСТ 37.001.163-97 | |
| 27 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 30 | Е***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 |
