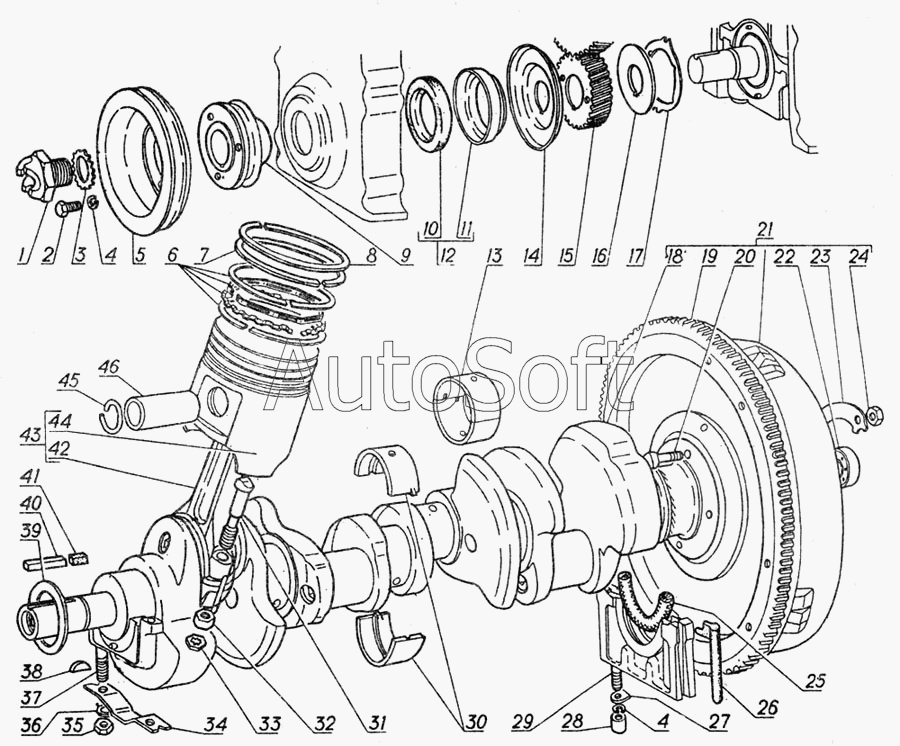

Каталог запасных частей к технике: ГАЗ-5312 (2002). Коленчатый вал,поршни и шатуны
12
11
10
43
44
46
7
8
6
45
42
31
32
33
13
18
18
21
21
19
19
20
24
23
22
37
35
36
34
25
26
29
28
27
4
16
17
39
15
38
14
9
9
40
41
1
1
3
5
5
2
4
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1004020-30 | 2***0 | Палец поршневой диаметр 25,12 мм | |
| 21-1004020-40 | 2***0 | Палец поршневой диаметр 25,20 мм | |
| 21-1004052-01 | 2***1 | Втулка шатуна | |
| 21А-1005125 | 2***5 | Обод зубчатый маховика | |
| 258611-П18 | 2***8 | Штифт 4х10 | |
| 53-1004015-22 | 5***2 | Поршень диаметр 92,0 мм | |
| 53-1004015-APV | 5***V | Поршень d 92,5 мм | |
| 53-1004015-BPV | 5***V | Поршень d 93,0 мм | |
| 53-1004015-BPV | 5***V | Поршень d 93,0 мм | |
| 53-1005013-01 | 5***1 | Вал коленчатый с вкладышами и храповиком | |
| BK-53-1000102 | B***2 | Вкладыши коренных подшипников диаметром 70,00 мм (комплект на 1 двигатель) | |
| BK-53-1000102-BP | B***P | Вкладыши коренных подшипников диаметром 69,75 мм (комплект на 1 двигатель) | |
| BK-53-1000102-EP | B***P | Вкладыши коренных подшипников диаметром 69.25 мм (комплект на 1 двигатель) | |
| BK-53-1000102-KP | B***P | Вкладыши коренных подшипников диаметром 68,50 мм (комплект на 1 двигатель) | |
| BK-53-1000102-ЖР | B***Р | Вкладыши коренных подшипников диаметром 69.00 мм (комплект на 1 двигатель) | |
| BK-53-1000102-ИР | B***Р | Вкладыши коренных подшипников диаметром 68.75 мм (комплект на 1 двигатель) | |
| BK-53-1004014-11 | B***1 | Поршень в сборе диаметром 92,0 мм (комплект) | |
| BK-53-1004014-11-AP | B***P | Поршень в сборе диаметром 92,5 мм (комплект) | |
| ВК-13-1000104-А | В***А | Вкладыши шатуна диаметром 60,00 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-БР1 | В***1 | Вкладыши шатуна диаметром 59,95 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ВР1 | В***1 | Вкладыши шатуна диаметром 59,75 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ДР1 | В***1 | Вкладыши шатуна диаметром 59,50 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ЕР1 | В***1 | Вкладыши шатуна диаметром 59,25 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ЖР1 | В***1 | Вкладыши шатуна диаметром 59,00 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ИР1 | В***1 | Вкладыши шатуна диаметром 58,75 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-КР1 | В***1 | Вкладыши шатуна диаметром 58,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-10 | В***0 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-AP1 | В***1 | Кольца поршневые диаметром 92,5 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-АР1 | В***1 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-АРП | В***П | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-БР1 | В***1 | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-БР1 | В***1 | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-БРП | В***П | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-ВР1 | В***1 | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-ВР1 | В***1 | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-ВРП | В***П | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000101-01 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-БР | В***Р | Вкладыши коренных подшипников диаметром 69,95 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ДР | В***Р | Вкладыши коренных подшипников диаметром 69,50 мм (комплект на 1 двигатель) | |
| ВК-53-100023-АР | В***Р | Кольца поршневые диаметром 92,5 мм (комплект на 1 поршень) | |
| ВК-53-1004014-11-БР | В***Р | Поршень в сборе диаметром 93,00 мм (комплект) | |
| ВК-53-1004014-11-ВР | В***Р | Поршень в сборе диаметром 93,50 мм (комплект) | |
| ВК-53-1004023 | В***3 | Кольца поршневые диаметром 92,00 мм [комплект на один поршень) | |
| ВК-53-1004023-10 | В***0 | Кольца поршневые диаметром 92,0 мм (комплект на 1 поршень) | |
| ВК-53-1004023-АР1 | В***1 | Кольца поршневые диаметром 92,5 мм (комплект на 1 поршень) | |
| ВК-53-1004023-БР | В***Р | Кольца поршневые диаметром 93,00 мм [комплект на один поршень) | |
| ВК-53-1004023-БР1 | В***1 | Кольца поршневые диаметром 93,0 мм (комплект на 1 поршень) | |
| ВК-53-1004023-ВР | В***Р | Кольца поршневые диаметром 93,50 мм (комплект на один поршень) | |
| ВК-53-1004023-ВР1 | В***1 | Кольца поршневые диаметром 93,5 мм (комплект на 1 поршень) | |
| ВК-53-1004060-02 | В***2 | Болт шатуна с гайкой и стопорной гайкой (комплект) | |
| 1 | 5***0 | Храповик | |
| 1 | 5***0 | Храповик коленчатого вала | |
| 2 | 2***9 | Болт М8-4hх18 | |
| 3 | 2***8 | Шайба 28 пружинная | |
| 4 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 4 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 5 | 5***0 | Шкив коленчатого вала | |
| 5 | 5***0 | Шкив коленчатого вала | |
| 6 | 5***5 | Кольцо маслосъемное диаметром 92,0 мм (комплект) | |
| 7 | 2***2 | Кольцо поршневое компрессионное нижнее | |
| 8 | 2***2 | Кольцо поршневое компрессионное верхнее | |
| 9 | 1***1 | Ступица с маслоотражателем в сборе | |
| 9 | 1***А | Ступица шкива с отражателем в сборе | |
| 10 | 5***2 | Сальник передний коленчатого вала с пружиной в сборе | |
| 11 | 2***Б | Маслоотражатель манжеты | |
| 12 | 2***2 | Сальник передний коленчатого вала с отражателем в сборе | |
| 13 | 1***2 | Вкладыш нижней головки шатуна толщиной 1,750 мм | |
| 14 | 1***2 | Маслоотражатель коленчатого вала | |
| 15 | 1***А | Шестерня распределительная коленчатого вала | |
| 16 | 5***9 | Шайба упорная коленчатого вала | |
| 17 | 1***3 | Шайба передняя | |
| 18 | 6***0 | Вал коленчатый в сборе | |
| 18 | 6***0 | Вал коленчатый с пробками в сборе | |
| 19 | 5***5 | Маховик в сборе | |
| 19 | 5***5 | Маховик в сборе | |
| 20 | 2***П | Болт М11х1-4h6hх33 | |
| 21 | 5***4 | Вал коленчатый с маховиком и сцеплением | |
| 21 | 5***4 | Вал коленчатый с маховиком и сцеплением (экспортное исполнение) | |
| 22 | 6***3 | Подшипник переднего конца ведущего вала коробки передач в сборе (М-7600) | |
| 23 | 5***2 | Пластина стопорная | |
| 24 | 2***П | Гайка М11х1-6Н | |
| 25 | 2***1 | Набивка сальника | |
| 26 | 1***П | Прокладка уплотнительная держателя заднего сальника | |
| 27 | 1***1 | Шайба | |
| 28 | 1***1 | Гайка | |
| 29 | 2***П | Шпилька М8х1х62 | |
| 30 | 5***0 | Вкладыш коренных подшипников коленчатого вала | |
| 31 | 1***Б | Болт крепления крышки шатуна | |
| 32 | 2***П | Гайка СпМ10х1 | |
| 33 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 34 | 2***1 | Пластина стопорная | |
| 35 | 2***П | Гайка М12х1,25 | |
| 36 | 2***8 | Шайба 12 | |
| 37 | 2***П | Шпилька М12х1,25-4h6hх82 | |
| 38 | 2***П | Шпонка сегментная 6х25 | |
| 39 | 1***4 | Шайба упорного подшипника задняя | |
| 40 | 2***П | Шпонка 8х6х34 | |
| 41 | 1***0 | Пробка уплотнительная шпоночного паза | |
| 42 | 6***2 | Шатун в сборе | |
| 43 | 5***4 | Поршень и шатун в сборе | |
| 44 | 5***A | Поршень d 92,0 мм | |
| 45 | 2***2 | Кольцо стопорное поршневого пальца | |
| 46 | 2***4 | Палец поршневой диаметр 25,00 мм (стандартный) |
