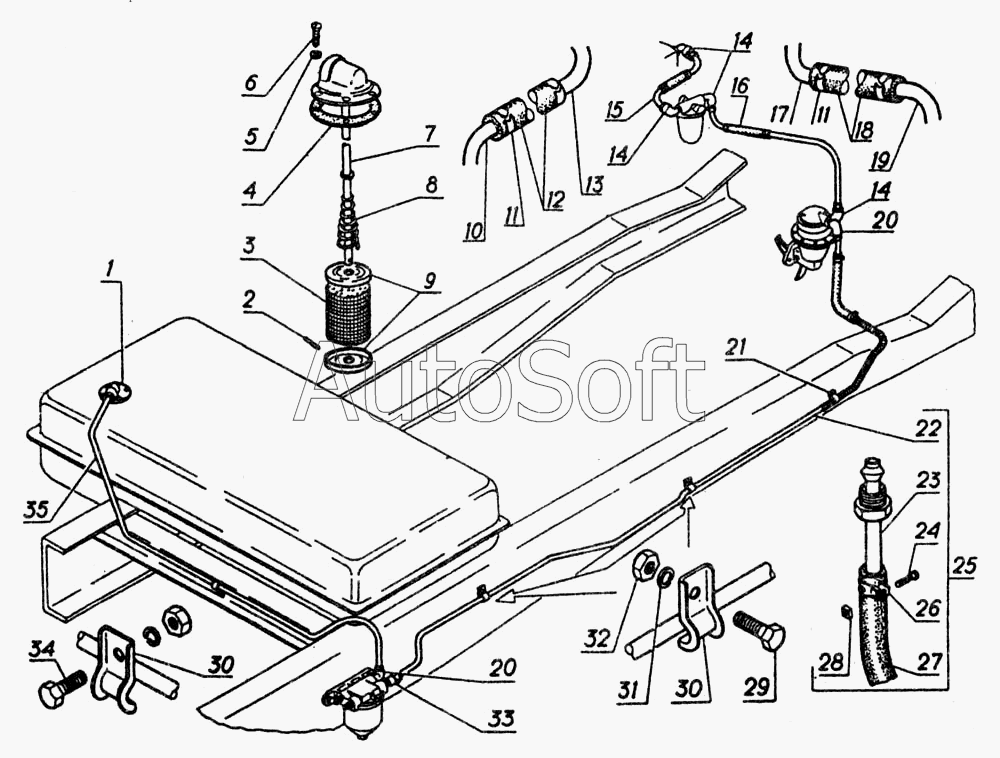

Каталог запасных частей к технике: ГАЗ-5312 (2002). Бензопровод
1
7
3
9
8
2
4
6
5
35
30
34
32
31
21
29
32
31
20
20
25
33
22
27
23
26
28
24
30
29
32
31
16
19
17
18
11
14
14
15
10
13
12
11
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51А-1105010 | 5***0 | Отстойник топливный в сборе | |
| 1 | 5***2 | Трубка приемная с фильтром в сборе | |
| 2 | 2***9 | Штифт 4Х22 | |
| 3 | 2***7 | Фильтр приемной трубки бензинопровода в сборе | |
| 4 | 1***2 | Прокладка датчика и фланца | |
| 5 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 6 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 7 | 5***6 | Трубка приемная с фланцем в сборе | |
| 8 | 6***3 | Пружина | |
| 9 | 6***0 | Фланец фильтра | |
| 10 | 6***0 | Трубка в сборе | |
| 11 | 6***8 | Кольцо обжимное | |
| 11 | 6***8 | Кольцо обжимное | |
| 12 | 5***0 | Шланг | |
| 13 | 5***8 | Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору | |
| 14 | 2***9 | Штуцер КГ 1/4" | |
| 14 | 2***9 | Штуцер КГ 1/4" | |
| 15 | 5***0 | Трубка топливопровода от фильтра к карбюратору в сборе | |
| 16 | 5***0 | Трубка бензопровода от бензонасоса к фильтру со шлангом в сборе | |
| 17 | 5***8 | Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору | |
| 18 | 5***0 | Шланг резиновый | |
| 19 | 5***0 | Трубка бензопровода от бензонасоса к шлангу | |
| 20 | 2***1 | Штуцер КГ 1/4" | |
| 21 | 6***7 | Скоба | |
| 22 | 5***5 | Трубка от отстойника к насосу в сборе | |
| 23 | 6***5 | Трубка масляного радиатора выходная с упорной гайкой в сборе | |
| 24 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 25 | 5***1 | Трубка от отстойника к насосу со шлангом в сборе | |
| 26 | 2***9 | Хомут 16 | |
| 27 | 6***2 | Шланг гибкий | |
| 28 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 29 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 29 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 30 | 6***5 | Скоба крепления трубки | |
| 30 | 6***5 | Скоба крепления трубки | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 32 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 33 | 2***9 | Штуцер | |
| 34 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 35 | 5***1 | Трубка от бензинового бака к отстойнику в сборе |
