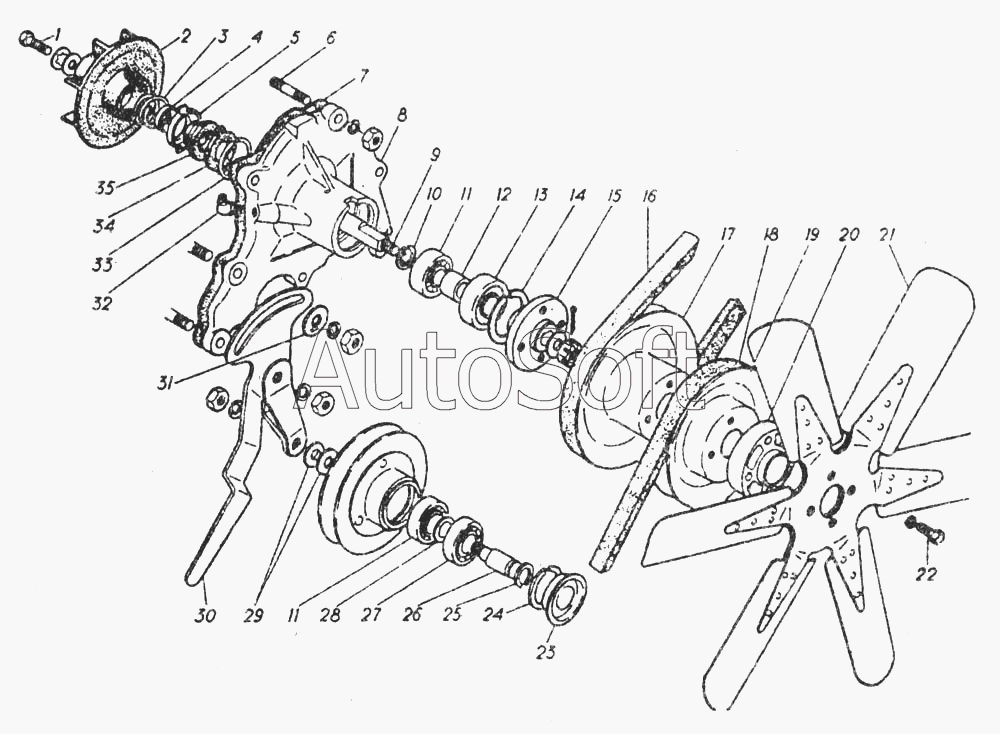

Каталог запасных частей к технике: ГАЗ-5312 (2002). Водяной насос и вентилятор
8
9
10
11
13
12
14
2
3
4
5
35
34
33
15
7
32
1
6
21
19
17
20
30
29
23
26
11
28
25
27
24
31
22
18
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1307017-А | 1***А | Крыльчатка и сальник водяного насоса в сборе | |
| 250503-П8 | 2***8 | Гайка М8х1-4Н5Н | |
| 250612-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250976-П29 | 2***9 | Гайка М10х1-6Н | |
| 252135-02 | 2***2 | Шайба пружинная d 8 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252175-П8 | 2***8 | Шайба 8 | |
| 258038-П8 | 2***8 | Шплинт 2,7х15 | |
| 293277-П8 | 2***8 | Шайба 8 | |
| 293300-П8 | 2***8 | Шайба 10 | |
| 53-1307019 | 5***9 | Валик водяного насоса | |
| 53-1308067-03 | 5***3 | Ролик натяжной с кронштейном в сборе | |
| 53-1308080-12 | 5***2 | Ролик натяжной в сборе | |
| 66-1307010-Б | 6***Б | Насос водяной в сборе | |
| 1 | 2***8 | Болт М8-4hх14 | |
| 2 | 1***Б | Крыльчатка в сборе | |
| 3 | 1***2 | Пружина | |
| 4 | 1***Б | Кольцо | |
| 5 | 1***Б | Обойма сальника крыльчатки водяного насоса | |
| 6 | 2***8 | Шпилька М8х1-4hх22 | |
| 7 | 6***Б | Прокладка водяного насоса | |
| 8 | 6***Б | Корпус водяного насоса | |
| 9 | 1***Б | Валик водяного насоса | |
| 10 | 5***9 | Кольцо стопорное | |
| 11 | 2***К | Подшипник водяного насоса - задний | |
| 11 | 2***К | Подшипник водяного насоса - задний | |
| 12 | 6***5 | Втулка распорная | |
| 13 | 2***У | Подшипник водяного насоса - передний | |
| 14 | 6***8 | Кольцо стопорное | |
| 15 | 1***4 | Ступица водяного насоса | |
| 16 | 3***7 | Ремень привода генератора | |
| 17 | 5***5 | Шкив привода водяного насоса задний | |
| 18 | 5***0 | Ремень привода водяного насоса | |
| 19 | 6***В | Шкив привода вентилятора передний | |
| 20 | 5***2 | Кольцо распорное вентилятора | |
| 21 | 6***0 | Вентилятор в сборе | |
| 22 | 2***8 | Болт М8х38 крепления вентилятора | |
| 23 | 5***Б | Крышка | |
| 24 | 3***4 | Кольцо стопорное подшипников | |
| 25 | 1***9 | Кольцо стопорное подшипника | |
| 26 | 5***Б | Ось натяжного ролика | |
| 27 | 2***3 | Подшипник передний в сборе | |
| 28 | 4***4 | Шайба распорная подшипников натяжного ролика | |
| 29 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 30 | 5***Б | Кронштейн натяжного ролика в сборе | |
| 31 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 32 | 2***8 | Пресс-масленка 2.3.45.Ц6 | |
| 33 | 1***2 | Кольцо стопорное | |
| 34 | 2***1 | Шайба | |
| 35 | 1***З | Манжета сальника водяного насоса |
