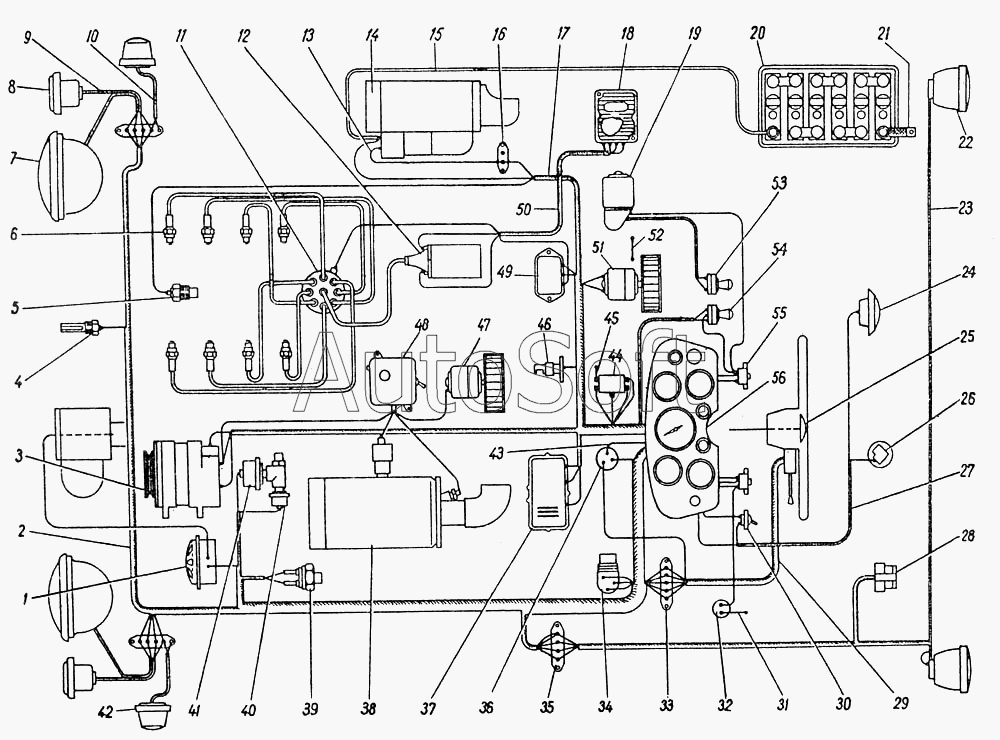

Каталог запасных частей к технике: ГАЗ-5312 (2002). Схема электрооборудования
38
47
48
3
3
37
37
37
20
12
49
49
11
11
11
6
6
6
14
14
14
44
44
34
34
34
7
7
7
8
8
8
24
30
30
30
46
46
32
32
32
22
22
22
39
1
1
1
55
55
55
33
33
35
35
35
16
16
17
25
2
2
23
23
27
27
31
31
45
45
52
52
9
9
10
13
13
50
50
21
15
29
36
42
28
28
28
18
18
56
56
56
26
5
5
40
41
23
23
4
43
43
53
19
51
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3715022 | 2***2 | Пластина штепсельной розетки (для 8403268) | |
| 201416-П29 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 201416-П29 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 201422-П29 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 201455-П29 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 201455-П29 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 201455-П29 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 201455-П29 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 201457-П29 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 221512-1129 | 2***9 | Винт М3х28 крепления штепсельной розетки к щитку передка кузова | |
| 223048-П29 | 2***9 | Винт М5-6gх35 ОСТ 37.001.126-81 | |
| 240817-П29 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 240820-П29 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 250503-П29 | 2***9 | Гайка М8х1-4Н5Н | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250612-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 251086-П29 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 252002-П29 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-1129 | 2***9 | Шайба пружинная d 6 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П29 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П29 | 2***9 | Шайба пружинная 8 | |
| 252173-П29 | 2***9 | Шайба 2-5 ОСТ 37.001.145-75 | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 252174-П29 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 2900775-П29 | 2***9 | Болт M10х40 | |
| 291732-П2 | 2***2 | Шпилька М8х1-4hх14 | |
| 291785-П2 | 2***2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 | |
| 293270-П29 | 2***9 | Шайба 8,2 | |
| 293300-П29 | 2***9 | Шайба 10,5 | |
| 293312-П29 | 2***9 | Шайба 10 | |
| 297514-П29 | 2***9 | Скоба крепления стартерного провода | |
| 47-1012120 | 4***0 | Втулка | |
| 51-3715021 | 5***1 | Прокладка штепсельной розетки переносной лампы | |
| 52-3721055-01 | 5***1 | Кронштейн крепления сигнала к лонжерону рамы | |
| 53-3701030-Б | 5***Б | Кронштейн генератора | |
| 53-3701035-Б | 5***Б | Планка установочная генератора | |
| 53-3724135-10 | 5***0 | Пучок проводов подогревателя | |
| 63-3730031 | 6***1 | Кронштейн крепления штепсельной розетки прицепа | |
| 66-3724158 | 6***8 | Провод от предохранителя к переключателю и контрольной спирали в сборе | |
| 66-3724357 | 6***7 | Провод от включателя свечи подогревателя к контрольной спирали в сборе | |
| 6CT- 75ЭМ-Э | 6***Э | Аккумуляторная батарея в сборе(53А-3703011-02) | |
| 6CT-75TP | 6***P | Аккумуляторная батарея в сборе (53A-3703011-05) | |
| 6СТ-75ТМ | 6***М | Аккумуляторная батарея в сборе(53А-3703011-04) | |
| 6СТ-75ТМ-Т | 6***Т | Аккумуляторная батарея в сборе(53А-3703011-04) | |
| 6СТ-75ТМ-Э | 6***Э | Аккумуляторная батарея в сборе(53А-3703011-04) | |
| 6СТ-75ТР-Т | 6***Т | Аккумуляторная батарея в сборе(53А-3703011-05) | |
| 6СТ-75ТР-Э | 6***Э | Аккумуляторная батарея в сборе(53А-3703011-05) | |
| 6СТ-75ЭМ-Т | 6***Т | Аккумуляторная батарея в сборе(53А-3703011-02) | |
| 6СТ-75ЭР | 6***Р | Батарея аккумуляторная (53А-3703011-03) | |
| 6СТ-75ЭР-Т | 6***Т | Аккумуляторная батарея в сборе(53А-3703011-03) | |
| 6СТ-75ЭР-Э | 6***Э | Аккумуляторная батарея в сборе(53А-3703011-03) | |
| 70-10003 | 7***3 | Скоба прижимная | |
| А-14552 | А***2 | Втулка | |
| А12-5 | А***5 | Лампа (53-70-3714033) | |
| А12-5-Т | А***Т | Лампа | |
| А12-5-Э | А***Э | Лампа | |
| А12-8 | А***8 | Лампа | |
| А12-8-Т | А***Т | Лампа | |
| А12-8-Э | А***Э | Лампа | |
| ПК2-БТ | П***Т | Плафон в сборе (51У-3714010) | |
| ПК2-БТ | П***Т | Плафон в сборе (51У-3714010) | |
| 1 | C***T | Сигнал в сборе (66-51-3721010) | |
| 1 | С***1 | Сигнал в сборе (66-01-3721010) | |
| 1 | С***Э | Сигнал (66-71-3721010) | |
| 2 | 5***2 | Пучок проводов № 2 в сборе | |
| 2 | 5***2 | Пучок проводов №2 в сборе | |
| 3 | Г***Т | Генератор | |
| 3 | Г***П | Генератор | |
| 4 | Т***T | Датчик контрольной лампы температуры воды в радиаторе в сборе (12Ю-3808025-А) | |
| 5 | Т***Э | Датчик указателя температуры воды в двигателе в сборе | |
| 5 | Т***Т | Датчик указателя температуры охлаждающей жидкости в двигателе (52-50-3808020) | |
| 6 | A***O | Свеча зажигания в сборе | |
| 6 | A***T | Свеча зажигания в сборе | |
| 6 | А***Э | Свеча зажигания в сборе | |
| 7 | Ф***В | Фара (53-3711010-20) | |
| 7 | Ф***Т | Фара (53-50-3711010-20) | |
| 7 | Ф***Э | Фара (53-70-3711010-20) | |
| 8 | П***Б | Подфарник и указатель поворотов (533- 3712010-А) | |
| 8 | П***Т | Подфарник и указатель поворотов 52-50-3712010) | |
| 8 | П***Э | Подфарник и указатель поворотов (52-70-3712010) | |
| 9 | 5***А | Провод от соединительной панели к подфарникам в сборе | |
| 9 | 5***А | Провод с подфарникам в сборе | |
| 10 | 5***1 | Провод от соединительной панели к повторителю | |
| 11 | Р***3 | Распределитель зажигания в сборе | |
| 11 | Р***Т | Распределитель зажигания в сборе | |
| 11 | Р***Э | Распределитель зажигания в сборе | |
| 12 | Б***Т | Катушка зажигания в сборе (53-50-3705010) | |
| 13 | 5***Б | Провод от соединительной панели к реле стартера | |
| 13 | 5***Б | Провод от соединительной панели к реле стартера | |
| 14 | С***А | Старте в сборе | |
| 14 | С***Л | Старте в сборе | |
| 14 | С***Э | Старте в сборе | |
| 15 | 5***0 | Провод от аккумуляторной батареи к стартеру в сборе | |
| 16 | П***2 | Панель соединительная (двухклеммная) проводов на щитке передка в сборе (20-3723010-AI) | |
| 16 | П***Т | Панель соединительная (двухклеммная) проводов на щитке передка в сборе (20Ю-3723010-А1) | |
| 17 | 5***1 | Пучок проводов № 1 в сборе | |
| 18 | T***T | Транзисторный коммутатор в сборе (Г-53-50-3734000) | |
| 18 | Т***Э | Транзисторный коммутатор в сборе (Г-53- 3734000) | |
| 19 | М***0 | Электродвигатель | |
| 20 | 6***М | Батарея аккумуляторная (53А-3703011-02) | |
| 21 | 5***2 | Провод соединения аккумуляторной батареи с полом кабины | |
| 22 | Ф***1 | Фонарь задний левый (51А-3716010) | |
| 22 | Ф***Т | Фонарь задний левый (51АЮ-3716010) | |
| 22 | Ф***Э | Фонарь задний левый (51АУ-3706010) | |
| 23 | 5***0 | Пучок проводов по раме в сборе | |
| 23 | 5***0 | Пучок проводов по раме в сборе | |
| 23 | А***T | Лампа аварийного давления масла контрольная (21МЮ-3726033) | |
| 23 | А***Э | Лампа аварийного давления масла контрольная (21М-3726033) | |
| 24 | П***Э | Плафон в сборе (51-3714010) | |
| 25 | 5***8 | Провод кнопки звукового сигнала в сборе | |
| 26 | Б***Т | Датчик указателя уровня топлива в сборе (52-50-3806020) | |
| 27 | 5***1 | Провод к плафону и к датчику уровня топлива в сборе | |
| 27 | 5***8 | Провод к плафона и к датчику уровня бензина в сборе | |
| 28 | П***0 | Розетка прицепа штепсельная в сборе (66- 3730010) | |
| 28 | П***Т | Розетка (66-70-3730010) | |
| 28 | П***Э | Розетка прицепа штепсельная в сборе (66-70-3730010) | |
| 29 | П***Т | Переключатель указателей поворотов в сборе (Г-52-503726110) | |
| 30 | П***2 | Выключатель плафона (51-3806030-Б1) | |
| 30 | П***Т | Переключатель | |
| 30 | П***Э | Переключатель | |
| 31 | 6***4 | Провод соединения штепсельной розетки переносной лампы с кабиной в сборе | |
| 31 | 6***4 | Провод в сборе | |
| 32 | 4***К | Розетка штепсельная | |
| 32 | 4***Т | Штепсельная розетка переносной лампы в сборе (51Ю-3715020-А) | |
| 32 | 4***Э | Штепсельная розетка переносной лампы в сборе (51У-3715020-А) | |
| 33 | П***5 | Панель соединительная (пятиклеммная) проводов на щитке передка в сборе (63-3723015) | |
| 33 | П***Э | Панель соединительная (пятиклеммная) проводов на щитке передка в сборе (13-3723015) | |
| 34 | (***) | Ножной переключатель света в сборе типа П39 | |
| 34 | (***) | Ножной переключатель света в сборе типа П39 | |
| 34 | (***) | Ножной переключатель света в сборе типа П39 | |
| 35 | П***2 | Панель соединительная четырехклеммовая | |
| 35 | П***Т | Панель соединительная | |
| 35 | П***Э | Панель соединительная | |
| 36 | Р***Э | Прерыватель указателей поворотов в сборе (устанавливается под винт крепления реле стартера) (53-70-3726155) | |
| 37 | Р***2 | Реле-регулятор в сборе | |
| 37 | Р***Т | Реле-регулятор в сборе | |
| 37 | Р***Э | Реле-регулятор в сборе | |
| 38 | 5***4 | Подогреватель в сборе | |
| 39 | В***Б | Выключатель света сигнала «Стоп» гидравлический в сборе (40П-3720010) | |
| 40 | М***Э | Датчик аварийного давления масла в двигателе в сборе | |
| 41 | М***Э | Датчик указателя давления масла | |
| 42 | У***Э | Повторитель указателей поворота (Г-53-70-3726170) | |
| 43 | П***7 | Патрон контрольной лампы включения указателей поворота (13-3803025) | |
| 43 | П***Т | Патрон контрольной лампы включения указателей поворота (13Ю-3803025) | |
| 44 | Р***Т | Дополнительное реле включения стартера в сборе (Г-53-50-3708250-20) | |
| 44 | Р***Э | Дополнительное реле включения стартера в сборе (Г-53-3708250-20) | |
| 45 | 5***3 | Провод в сборе | |
| 45 | 5***3 | Провод «массы» реле в сборе | |
| 46 | П***А | Фонарь освещения под капотом в сборе (24- 3714310-01) | |
| 46 | П***» | Фонарь освещения под капотом в сборе 924-50-3714310-010 | |
| 47 | 5***0 | Электровентилятор пускового подогревателя в сборе | |
| 48 | 5***0 | Пульт управления пусковым подогревателем | |
| 49 | С***Т | Сопротивление добавочное (Г-53-50-3705300) | |
| 49 | С***Э | Сопротивление добавочное в сборе (Г-53- 3705300) | |
| 50 | 5***2 | Пучок проводов для транзисторного зажигания | |
| 50 | 5***2 | Пучок проводов для транзисторного зажигания | |
| 51 | М***1 | Электродвигатель обдува ветрового стекла в сборе (13-8102080) | |
| 52 | 5***6 | Провод соединения корпуса электродвигателя отопителя с кабиной в сборе | |
| 52 | 5***6 | Провод соединения корпуса электродвигателя с кабиной в сборе | |
| 53 | С***0 | Переключатель стеклоочистителя в сборе | |
| 54 | М***Э | Переключатель мотора вентилятора отопления в сборе | |
| 55 | П***5 | Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе (53-3722215) | |
| 55 | П***Э | Предохранитель на 15А (13-3722215) | |
| 55 | П***Т | Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе (13Ю-3722215) | |
| 56 | К***Т | Щиток приборов в боре (Г-53-50-3801000-01) | |
| 56 | К***0 | Щиток приборов в боре (Г-53-3801000-01) | |
| 56 | К***Э | Щиток приборов в боре (Г-53-70-3801000-01) | |
| 333 | П***Т | Панель соединительная (пятиклеммная) проводов на щитке передка в сборе (13Ю-3723015) |
