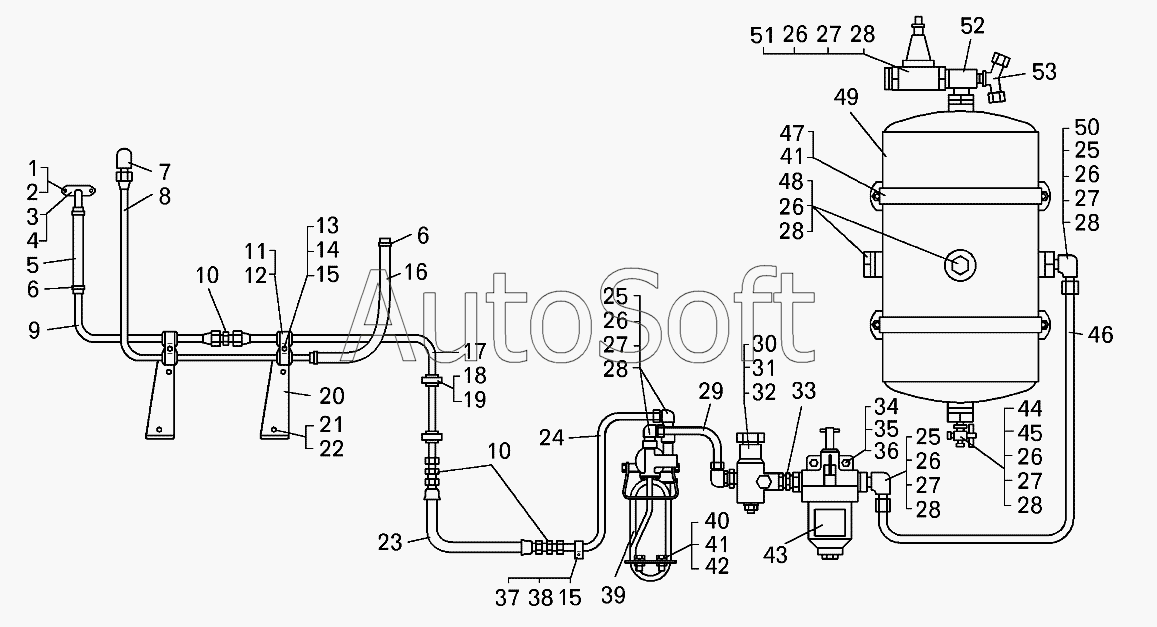

Каталог запасных частей к технике: БелАЗ-7513 (2002). Монтаж трубопроводов компрессора на самосвале БелАЗ-75132
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
25
25
26
26
26
26
26
26
27
27
27
27
27
28
28
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Шайба 8 | |
| 2 | 1***1 | Болт М8х16 | |
| 3 | 5***0 | Фланец | |
| 4 | 5***0 | Прокладка | |
| 5 | 5***4 | Рукав всасывающий | |
| 6 | 3***3 | Хомут 35 | |
| 7 | 3***2 | Угольник | |
| 8 | 7***8 | Трубка | |
| 9 | 5***4 | Трубка | |
| 10 | 3***7 | Ниппель | |
| 11 | 3***2 | Скоба | |
| 12 | 5***8 | Вкладыш | |
| 13 | 2***5 | Болт | |
| 14 | 2***8 | Гайка | |
| 15 | 2***4 | Шайба | |
| 16 | 5***1 | Шланг | |
| 17 | 7***6 | Воздухопровод | |
| 18 | 3***9 | Хомут 70 | |
| 19 | 5***1 | Прокладка | |
| 20 | 7***0 | Пластина | |
| 21 | 2***3 | Болт М14х25 | |
| 22 | 2***8 | Шайба | |
| 23 | 5***1 | Шланг (75405-3506080) | |
| 23 | 7***0 | Шланг (5336-3506085-01) | |
| 24 | 7***0 | Трубка | |
| 25 | 4***6 | Угольник | |
| 26 | 0***2 | Кольцо | |
| 27 | 3***9 | Гайка | |
| 28 | 3***5 | Шайба защитная | |
| 29 | 7***6 | Трубка | |
| 30 | 1***0 | Регулятор давления | |
| 31 | 2***7 | Гайка | |
| 32 | 2***6 | Шайба | |
| 33 | 4***4 | Штуцер | |
| 34 | 2***5 | Болт | |
| 35 | 2***0 | Гайка | |
| 36 | 2***5 | Шайба | |
| 37 | 7***4 | Скоба | |
| 38 | 2***4 | Болт | |
| 39 | 1***1 | Водоотделитель | |
| 40 | 2***7 | Болт | |
| 41 | 2***2 | Гайка | |
| 42 | 2***6 | Шайба | |
| 43 | 1***0 | Противозамерзатель | |
| 44 | П***0 | Кран | |
| 45 | 3***5 | Гайка | |
| 46 | 7***2 | Трубка | |
| 47 | 5***8 | Хомут крепления | |
| 48 | 3***9 | Пробка | |
| 49 | 7***5 | Ресивер | |
| 50 | 0***2 | Кольцо | |
| 51 | 1***0 | Клапан защитный одинарный | |
| 52 | 3***0 | Тройник | |
| 53 | 1***2 | Кран отбора воздуха |
