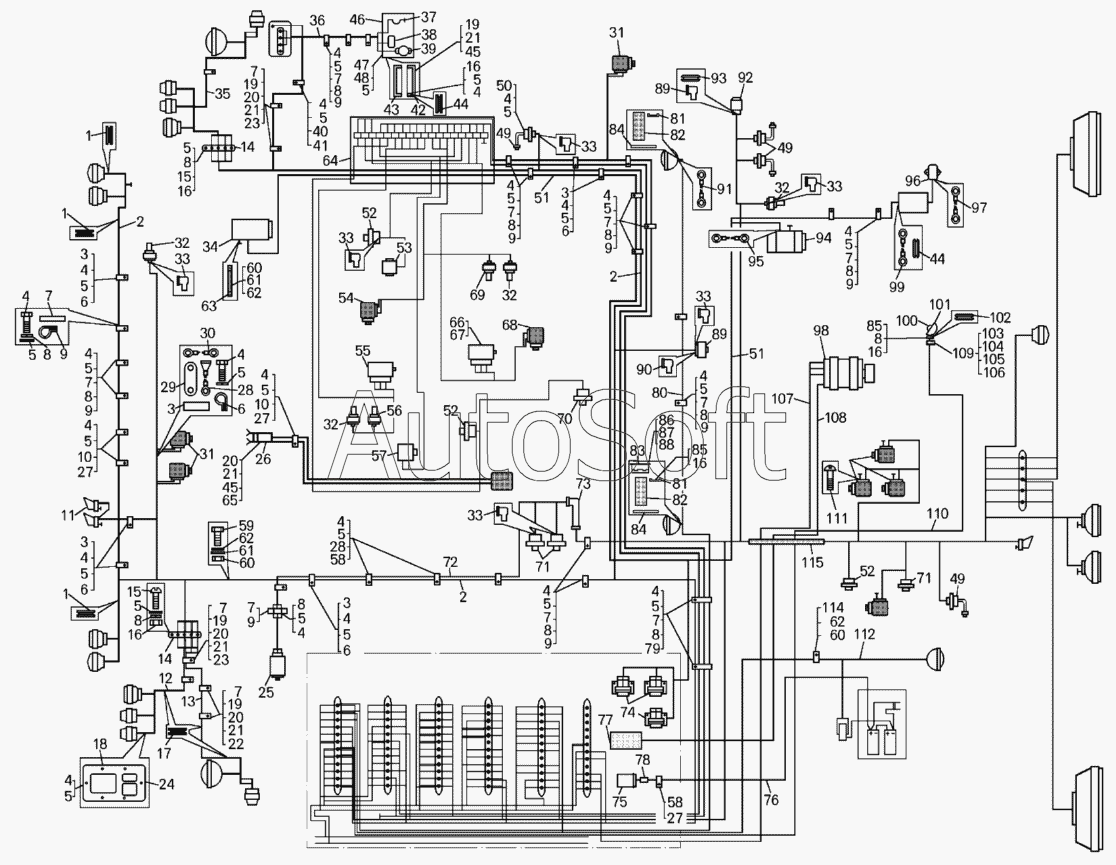

Каталог запасных частей к технике: БелАЗ-7513 (2002). Монтаж электрооборудования и проводов на шасси самосвала БелАЗ-75132
1
1
1
2
2
2
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
12
13
14
14
15
15
16
16
16
16
16
17
18
19
19
19
19
20
20
20
20
21
21
21
21
21
22
23
23
24
25
26
27
27
27
28
28
29
30
31
31
32
32
32
32
33
33
33
33
33
33
34
35
36
40
41
42
43
44
44
45
45
46
47
48
49
49
49
50
51
51
52
52
52
58
58
59
60
60
60
61
61
62
62
62
63
65
68
71
71
72
73
74
75
76
77
78
79
80
81
81
82
82
83
84
84
85
85
86
87
88
89
89
90
91
92
93
95
96
97
99
100
101
102
103
104
105
106
107
108
109
110
111
112
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Кольцо | |
| 2 | 7***1 | Жгут проводов фар левый | |
| 3 | 5***1 | Прокладка | |
| 4 | 2***8 | Болт | |
| 5 | 2***4 | Шайба | |
| 6 | 3***6 | Кляммер | |
| 7 | 5***5 | Трубка | |
| 8 | 2***4 | Шайба | |
| 9 | 3***1 | Кляммер | |
| 10 | 5***3 | Прокладка | |
| 12 | 7***1 | Жгут проводов | |
| 13 | 7***1 | Жгут проводов левого фонаря | |
| 14 | 1***3 | Панель | |
| 15 | 2***9 | Винт | |
| 16 | 2***8 | Гайка | |
| 17 | 5***7 | Кольцо | |
| 18 | 7***6 | Панель фары | |
| 19 | 2***4 | Болт | |
| 20 | 2***5 | Шайба | |
| 21 | 2***5 | Шайба | |
| 22 | 3***1 | Кляммер | |
| 23 | 3***4 | Кляммер | |
| 24 | 7***6 | Крышка | |
| 25 | М***Л | Датчик спидометра | |
| 26 | 7***0 | Розетка с проводами | |
| 27 | 3***8 | Кляммер | |
| 28 | 5***0 | Диод с перемычкой | |
| 29 | 5***8 | Перемычка | |
| 30 | 7***6 | Перемычка | |
| 31 | 5***0 | Клапан с электромагнитом | |
| 32 | Т***В | Датчик температуры | |
| 33 | 7***2 | Колпачок защитный | |
| 34 | М***1 | Электродвигатель маслозакачивающего насоса (поступает с двигателем) | |
| 35 | 7***0 | Жгут проводов правого фонаря | |
| 36 | 7***2 | Жгут проводов предпускового подогревателя | |
| 40 | 5***1 | Прокладка | |
| 41 | 3***7 | Кляммер | |
| 42 | 7***1 | Кронштейн левый | |
| 43 | 7***0 | Кронштейн правый | |
| 44 | 2***5 | Втулка | |
| 45 | 2***0 | Гайка | |
| 46 | 7***0 | Ящик | |
| 47 | 5***0 | Щиток управления подогревателя | |
| 48 | 2***5 | Винт | |
| 49 | 1***9 | Датчик уровня | |
| 50 | 7***4 | Фланец | |
| 51 | 7***0 | Жгут проводов | |
| 52 | 1***9 | Датчик давления | |
| 58 | 5***4 | Трубка | |
| 59 | 2***5 | Болт | |
| 60 | 2***2 | Гайка | |
| 61 | 2***6 | Шайба | |
| 62 | 2***6 | Шайба | |
| 63 | 5***1 | Провод | |
| 65 | 2***9 | Болт М8х66 | |
| 68 | 1***7 | Электромагнит | |
| 71 | 1***9 | Датчики давления тормозной системы | |
| 72 | 7***0 | Жгут проводов по лонжерону | |
| 73 | 7***6 | Рукав | |
| 74 | К***Л | Контактор | |
| 75 | П***2 | Блок предохранителей | |
| 76 | 7***6 | Перемычка | |
| 77 | 2***2 | Реле-регулятор | |
| 78 | 5***3 | Хомут | |
| 79 | 3***1 | Кляммер | |
| 80 | 7***0 | Жгут проводов фар подсветки | |
| 81 | 5***2 | Пластина прижимная | |
| 82 | 5***2 | Амортизатор | |
| 83 | 4***0 | Выключатель | |
| 84 | 5***2 | Пластина | |
| 85 | 2***2 | Болт | |
| 86 | 2***1 | Винт | |
| 87 | 2***2 | Гайка | |
| 88 | 2***2 | Шайба | |
| 89 | 5***4 | Чехол защитный | |
| 90 | Д***5 | Датчик засоренности воздушных фильтров | |
| 91 | 5***2 | Перемычка | |
| 92 | У***Б | Боковой повторитель | |
| 93 | 5***2 | Втулка | |
| 95 | 5***6 | Перемычка | |
| 96 | 7***1 | Розетка с проводами | |
| 97 | 5***8 | Перемычка | |
| 99 | 7***0 | Перемычка | |
| 100 | А***3 | Лампа | |
| 101 | П***А | Лампа подкапотная | |
| 102 | 5***4 | Втулка амортизационная | |
| 103 | 2***2 | Винт | |
| 104 | 2***8 | Гайка | |
| 105 | 2***0 | Шайба | |
| 106 | 5***2 | Прокладка | |
| 107 | 7***5 | Жгут проводов | |
| 108 | 7***6 | Провод генератора | |
| 109 | А***3 | Розетка | |
| 110 | 7***0 | Жгут проводов | |
| 111 | 2***2 | Винт | |
| 112 | 7***0 | Жгут проводов | |
| 114 | 3***2 | Кляммер | |
| 115 | 5***8 | Рукав всасывающий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
